用户述此机在收看中突然无光无声，且电源指示灯不亮。通电试机，整机呈“三无”现象。

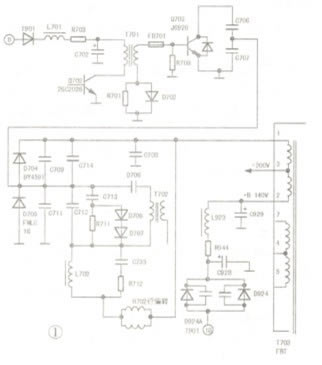

    打开后盖，黑笔接地，红笔接q703行管c极，表针已指向0ω，证明行输出极+b整流电路存在严重短路现象。断开+b供电限流电阻r944，复测c928两端的阻值已恢复至正常值，再测q703管c极阻值仍是0ω，基本上判断故障点就在行输出级。接下来对行输出级电路的相关元件逐一排查，重点放在q703、c708、c706、c707、d704、c705、c709、c714等元件上。经排查，q703行管击穿（型号i6920），其他元件均正常。为判断q703是过流击穿还是过压击穿，取下r944限流电阻，在c928两端接上一只100w灯泡做假负载，开机电源启动，灯泡发亮，测其电压为140v，很稳定。关机，取下灯泡，装上r944，由于没有查出其他元件损坏而导致q703损坏，只能对行输出级元件引脚补焊，心想q703不会无缘无故的损坏，但经对相关元件的排查，却又查不出异常的元件，难道是q703管子本身异常，自身的参数变化异常导致击穿？于是决定用手上的c5144管子装机试验，装上管子后，通电后蓝色指示灯刚亮，只听“吱”的一声，又呈“三无”现象。急忙关机，再测0703行管，已经击穿；由于是在开机瞬间就烧行管，无法测量行负载工作时的电流及电压，维修工作一时陷入匪境。相关电路见下图。



    认真分析电路后，觉得不应局限于行输出级电路，应把维修思路拓宽。接下来把检修重点放在了行推动级电路，逐一对r703、c702、q702、t701、r708、r70l、d702等元件排查，发现c702( 220μf/25v)行推动级滤波电容有400kω左右漏电阻值，但其容量正常。把电路扳翻正仔细一看，c702安装位置正好在q703行管的旁边，距离非常近。这时真相大白，由于c702漏电，不能为行推动提供平滑的稳定供电，导致行输出欠激励，行管不能工作在正常的开关状态，加之高清彩电的行频比普通crt彩电高，行管损坏就在情理之中了。用一只220μf/50v的电容换装，再装上一只c5144的管子，信心满满的插上电源，开机，“沙”的一声，光栅如约而至，接上电视信号，屏幕上出现了彩色图像，但光栅四角有枕形失真现
