TCL液晶电视电源板维修思路与案例分享
时间: 2022-11-19

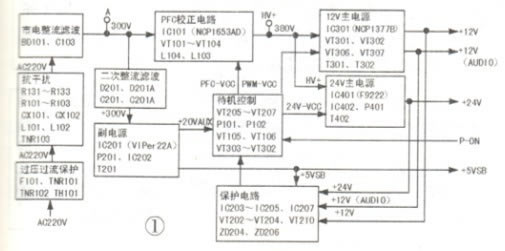

    tcl液晶彩电采用的pwl4201c型电源板,是一款超薄42英寸lcd电视的电源,电路组成框图如图1所示。该电源板应用于tcl l46e77、l46m61f、lcd47k73、l42h78f、l42e64l46h78f等42英寸~46英寸液晶电视中。它由四部分组成:一是以厚膜电路viper22a( ic201)为核心组成的副开关电源,为主板上微处理器控制系统提供+5vsb供电,同时为功率因数校正pfc电路和主开关电源驱动控制pwm电路提供+20vaux的vcc工作电压;二是以驱动控制电路ncp1653ad (ic101)和大功率mosfet开关管vt103、vt104为核心组成的pfc功率因数校正电路,校正后为主开关电源提供约380v的hv+工作电压:三是以驱动控制电路ncp1377b( ic301)和大功率mosfet开关管vt306、vt307为核心组成的12v主开关电源,为负载电路提供+12v( audio)、+12v的电压;四是以厚膜电路f9222( ic401)为核心组成的24v主电源,为负载电路提供+24v的电压。



    pwl4201c皂源板发生故障常引起开机黑屏幕,可通过观察待机指示灯是否点亮、测量关键点电压、解除保护的方法进行维修。

    指示灯不亮,首先测副电源若无svsb电压,则测量保险丝fl0l、f102和限流电阻th101是否熔断,如果熔断,说明存在严重短路。如保险丝fp801未断,而副电源无电压输出,应对副电源电路进行检测。

    指示灯亮,说明副电源正常。可将cn301的①脚改接到+5vs13输出端,模拟开机高电平,对待机控制电路、主电源和pfc校正电路进行维修。

    开机后自动关机,多为保护电路启动所致。测量保护电路vt206的b极电压或vt202的b极电压由正常时0v变为高电平0.7v以上,则是过压、过流、欠压保护电路启动。如果d216的正极电压为高电平,则是欠压保护电路启动,否则是过压保护电路启动。d206的负极电压为低电平,则是过流保护电路启动。

    为

[1]
