接修一台海信hdp2967型高清彩电，机主说：“此机让别人修过，修前是屏幕有一条水平亮线-经过修理（换了一个场块tda8172）后连一条线都没有了”，故将该机转到我处修理。

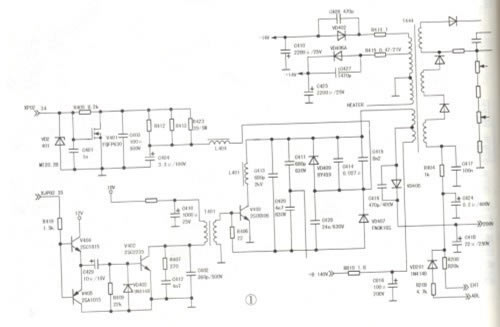

    打开后盖，开机检查，蓝指示灯闪烁，没有高压建立声，+b电压140v正常，测其他组电压也没问题，观察显像管灯丝不亮，测行变t444（见图①）次级+14v和-14v皆无，说明行未工作。用示波器测行管基极无行激励波形，测v404、v405基极电压为8v，用示波器查也无波形，是否电路保护了昵？将+b电源至高压包的限流电阻r81{j断开，将一只220v/l00)w的灯泡接在+b电源与地之间，将万用表接到v404.v405基极开机，电压不到一秒由ov升到8v,再用示波器观察，并未瞬间出现行激励波形，查v404、v405完好，查v404、v405到数字板的串联电阻r419．阻值为1.5kω 正常，说明问题出在数字板上i数字板的型号为sag7.820.768）。



    通过在网上购得一块rsag7.820.768数字板，插上，将灯泡代替+b的限流电阻r810接人线路，接通电源，灯泡已亮（亮度比较高），当将电流表并入灯泡两端时，行流达到3a,马上关机查行管v403，行管并未击穿。将行偏转线圈拔下，线路仍串灯泡，接通电源灯泡仍然较亮，说明问题不在行偏转线圈。查逆程电容c413、c411、c420、c414、c415、c418等都正常，阻尼管vd409、vd407完好，枕校管v401也没坏，滤波电容c404完好。查高压包次级±14v电路、灯丝电路也没有短路，200v电路整流管vd408也没穿，电容c416、c418都没问题。怀疑高压包有问题，拆下高压包一看，果然已经鼓包了（高压包的型号为jf0101-8386bsc29-0101h)。

    购得该型号的高压包换上，串联在电路上的灯泡已微亮，说明行流不大，然而不到一分钟，只听到喇叭“啪“的一声灯泡熄灭，再测行激励（见图②）数字板xp02(xs502) 的35脚电压为0.5v，示波器查已无行激励波形，测数字板供电端xp01（xs501）的17脚和24脚电压为7v而且还不稳，正常时应为8v．测cpu总线xp02（x502)的17、19脚
