故障现象描述：

    海尔692_733aal型彩色电视机，开机后伴音正常，图像变窄（横向压缩）的故障。

    电路分析指导：

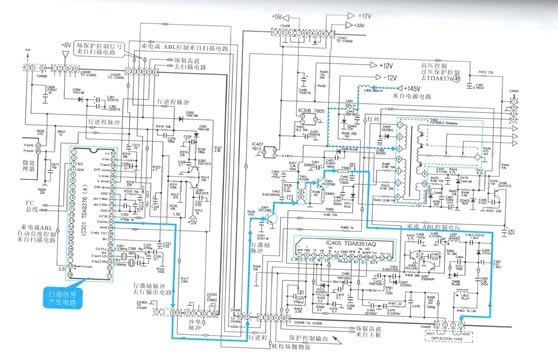

    如图5-21所示为海尔692-733aal型彩色电视机行扫描电路，若行输出晶体管集电极的+b (145v)供电电压偏低，则可能会造成图像变窄的故障。

    由下图可知，扫描信号产生t301送来的行激励信号首先加到行激励放大器q301的基极，经放大后送往行激励变压器t301的初级绕组，然后由次级绕组输出晶体管q302的基极上，该信号经行输出晶体管放大为iooov左右的行锯齿波脉冲，有由集电极输出送往行偏转线圈以及行回扫变压器t461中。



    115v的+b电压经行回扫变压器t461的初级绕组后为q302的集电极提供直流工作电压，行回扫变压器受行脉冲的驱动，其次级输出的阳极高压、聚焦极和加速极电压以及各路直流低压为彩色电视机的各部分电路提供工作电压。+b (+115v)电压偏低，常常会引起图像变窄的故障。

    电路检修指导：

    若彩色电视机出现这种故障时，则应按以下步骤进行检测。

    1、首先检测由尹关电源加到行回扫变压器的+14 5v供电电压，检测时将万用表调至直流250v挡，用黑表笔接地端，红表笔接c443的正极，实测发现该点的电压在145v左右正常。

    2、怀疑行输出晶体管q401本身性能不好变质或是集电极上有过载的元器件，检测集电极上连接的元器件，发现滤波电容器c445有漏电现象，用性能良好且同型号的晶体管和电容器进行代换后，通电试机故障排除。

    （本文摘自《全指导》一书）
