故障现象描述：

    创维2199型彩色电视机，开机后，伴音正常，图像不同步（呈斜条状）的故障。

    电路分析指导：

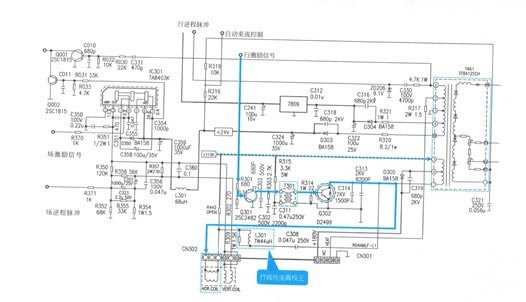

    彩色电视机开机后，出现伴音正常，图像不同步（呈斜条状）的故障，多数是因为行回扫变压器输出的行逆程脉冲与扫描信号产生电路之间有故障元器件造成的，如下图所示为创维2199型彩色电视机行扫描电路电路图。



    图像不同步可能是扫描信号产生电路中的行鉴相器(afc)失去行逆程脉冲引起的，行逆程脉冲是由行会扫变压器产生的。

    电路检修指导：

     伴音正常，图像同步（呈斜条状）应重点检查行逆程信号的传输部分，其具体检测步骤如下。

    1、检查行回扫变压器t461①脚与扫描信号产生电路之间的行逆程脉冲信号是否正常。将示波器接地夹接地，探头接行回扫变压器t461①脚端。

    2、检测时发现行回扫变压器输出的行逆程脉冲波形正c330据行逆程脉的信号流程，对传输线路中的元器件进行检测。检测时发现，电容器c330的引脚焊点开路，用电烙铁和吸锡器进行补焊后，通电试机，故障排除。
