故障现象描述:
康佳f2979型彩色电视机,开机后不能进入收视状态,无光栅、无图像、无伴音。
电路分析指导:

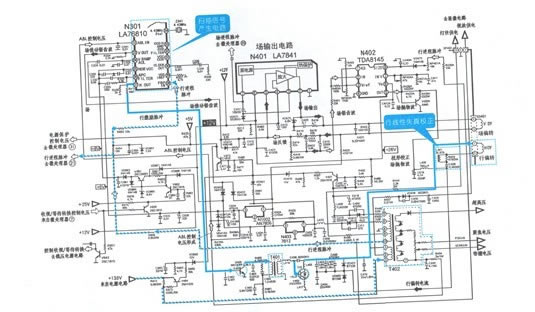

彩色电视机开机后不能进入收视状态,可能是由于行扫描电路有故障引起的,应重点检测,也有可能是系统控制电路有故障,如下图所示为康佳f2979型彩色电视机行扫描电路电路图。

由上图可知,行激励放大器v405的基极接收由扫描信号产生电路送来的行激励信号。经放大后送往行激励变压器t401的初级绕组,然后由次级绕组输出加到行输出晶体管v402的基极上,该信号经行输出晶体管放大为1000v左右的行锯齿波脉冲,由集电极输出送往行偏转线圈以及行回扫变压器t402中。
135v的+b电压经行回扫变压器t402的初级绕组后为v402的集电极提供直流工作电压,由行回扫变压器输出的阳极高压、聚焦极和加速极电压以及各路直流低压为彩色电视机的各部分电路提供工作电压。
电路检修指导:
彩色电视机开机后无光栅,不能进入收视状态,应按以下步骤对行扫描电路进行检测。
1、首先检测行激励晶体管基极输入的行激励信号,检测时发现,n301的27脚无行旅冲信号的波形,则可基本断定该故障应出在扫描信号产生电路。
2、检测由la76810输出的行激励信号是否正常,检测时,将示波器的接地夹接地端,用探头接触la76810的27脚,也检测不到行激励信号的波形。
3、检测n301的25脚行供电电压,将万用表调至iov挡,黑表笔接地,红表笔接la76810的25脚。实测为ov,而正常情况下该点的电压应为8v。
4、检测n301的行供电端,发现n301的25脚外的印制线有断裂情况,补焊连接后,通电试机故障排除。
