故障现象描述：

    tcl-nt2965b型彩色电视机，开机后伴音王常，但无光栅、无图像。

    故障分析指导：

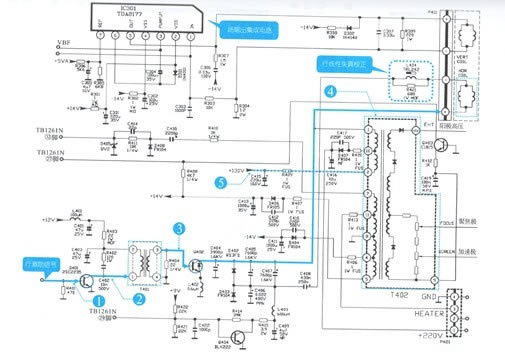

    彩色电视机开机后伴音正常，则说明开关电源和系统控制电路基本上是正常的，无光栅、无图像可能是由于行扫描电路发生故障引起显像管失去工作条件所致。下图所示为tci-nt2965b型彩色电视机行扫描电路电路图。行扫描电路主要是为偏转线圈提供行锯齿波脉冲，以及为显像管电路提供阳极高压、聚焦极和加速极电压以及末级视放电压和灯丝电压等，若行扫描电路不工作，则可能会造成彩色电视机出现无光栅、无图像的故障。



    由上图可知，行激励信号首先送人行激励放大器q401的基极，经放大后送往行激励变压器t401的初级绕组，然后由次级绕组输出加到行输出晶体管q402的基极上，该信号经行输出晶体管放大为1000v左右的行锯齿波脉冲，由集电极输出送往行偏转线圈以及行回扫变压器中。

    +b(130v)电压经行回扫变压器t402的初级绕组后为行输出晶体管的集电极提供直流工作电压，行叵扫变压器受行脉冲的驱动，其次级输出的阳极高压、聚焦极和加速极电压以及各路直流低压为彩色电视机的各部分电路提供工作电压。

    电路检修指导：

    在彩色电视机的行扫描电路中行激励放大器q401、行激励变压器t401、行输出晶体管q402、行回扫变压器（高压包）t402和行偏转线圈及外围元器件等某一元器件损坏能会引起行扫描电踣不能正常的工作。

    1、行扫描信号产生电路产生的行激励信号送到行激励放大器q401的基极，检测时，将示波器的接地夹接地，用探头接触q401的基极，此时可以观测到行激励信号的波形。

    2、若q401的基极有行激励信号，应继续检查其集电极波形。q401是把行激励信号放大到一定程度后加到行激励变压器t401的输入端，检测集电极波形时，示波器接地夹位置不变
