故障现象:无光栅,无伴音。
分析检修:电视机无光栅,无伴音,可判定开关电源或控制系统电路存在故障。拆开后盖,测量开关电源的输出电压,发现无+5vs电压输出,可以判定故障在开关电源。
该机开关电源采用整合电源,无主电源和副电源之分,除增加了一个pfc电路外,只有一个由集成块fan7602b、开关管v802和开关变压器t801等元件组成的与crt彩电结构相近的开关电源。测量开关管v802d极电压,正常应当约300v电压,实测为0v.它的电压来自交流220v整流滤波电路。检查保险丝f801熔断,测量v802 d极对地电阻不到lω,说明杼式整流电路的负载有击穿短路故障。

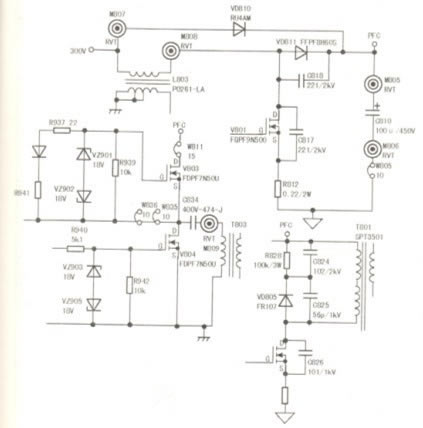

该整合电源中,桥式整流滤波电路输出的电压实际上分成了三路,见下图所示。一路经pfc电路中的储能电感l803加到开关管v801的d极,作为v801的工作电压,第二路经vd810、t801初级加到电源中的开关管v802 d极,作为v802的工作电压,第三路经vd810、vd811加到背光灯功率放大器v803的d极,作为v803、v804的工作电压。从电路结构上看,整合电源中的mos开关管v801、v802和背光灯功率放大器中的功率放大管v803、v804击穿短路,均会造威保险丝f801熔断。

为了确定故障范围,决定采用开路法判定。先断开v801.测量v802 d极对地电阻仍然很小,说明故障不在v801,单独测量v801正反向电阻,正常。断开v 803的d极,测量v802 d极对地电阻已经恢复正常,说明保险丝f801熔断由v803、v804击穿短路引起,检查v803、v804周边元件,发现vz901、vz903也击穿短路,换新损坏元件后通电,出现正常的图像,用手接触v803、v804表面,感觉温升正常,说明电视机故障已经排除。
