故障现象描述：

    海尔hs-2980型彩色电视机出现图像正常，左声道音频正常，右声道无音频输

    电路分析指导：

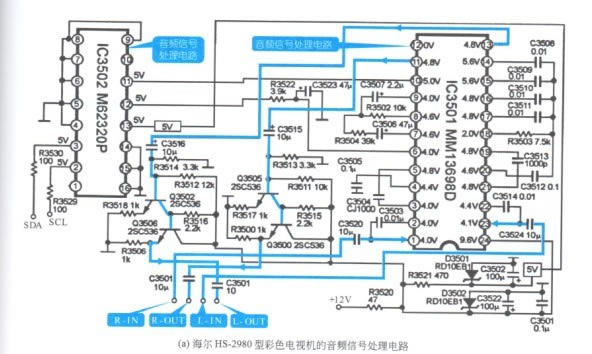

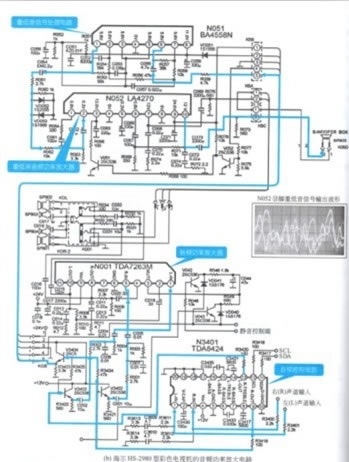

    如下图所示为海尔hs-2980型彩色电视机的音频信号处理电路，该电路主要有两个音频信号处理电路ic3502（m62320p）和ic3501(mm13698d)、音频控制电路n3401(tda8424)、音频功率放大器n001(tda7263m)、重低音信号处理电路n051(ba4558n)、音频功率放大器n052 (la4270)、输入/输出电路和外围元器件等构成。

    来自av切换电路的左(l)、右(r)音频信号分别送到音频信号处理电路ic3501的①脚、23脚。ic3501的处理过程受ic3502控制．微处理器通过总线将控制指令送入ic3502中，经ic3002译码后，由11脚、12脚输出控制信号送到ic3501中。经ic3501处理后的音频信号(l、r)的由11脚、13脚输出送到音频控制电路n3401的①脚、③脚，经过13脚、⑨脚输出，分别经v3402. v3403放大后送到音频功率放大器no01的①脚、5脚。l、r音频信号经过no01功率放大后由⑧脚、⑩脚输出去驱动扬声器。

    l、 r音频信号送到v3402、v3403的同时，也送至v3404的基极，由v3404混合两声道信号送到重低音信号处理电路n051的⑥脚，经过处理后形成重低音信号由①脚输出，然后再送到n052的②脚，放大后由⑩脚输出音频信号去驱动重低音扬声器。
