故障现象描述:
长虹r2918ae型彩色电视机出现左、右声道音频信号正常,无重低音效果。
电路分析指导:
长虹r2918ae型彩色电视机的音频信号处理电路如下图所示。来自av切换电路的左(l)、右(r)音频信号分别送到音频信号处理电路n901的26脚、27脚,经过处理后由14脚、13脚分别输出l、r音频信号送人n902的⑤脚、②脚,n901的12脚输出l+r信号送到n903的6脚。

音频信号在n902中经功率放大器放大后由⑦脚、⑩脚输出左、右音频信号去驱动左、右扬声器。
l+r信号送到n903的⑥脚后,经过处理后由②脚输出重低音信号去驱动扬声器。
电路检修指导:
长虹r2918ae型彩色电视机出现左、右声道音频信号正常,无重低音效果的故障,这时重点检查音频信号处理电路输出的重低音信号及重低音功率放大器是否损坏。

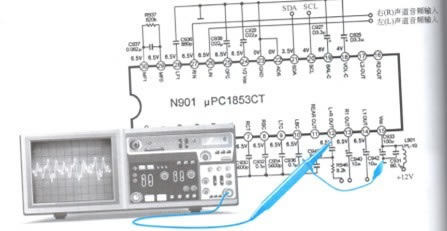

1、左、右声道音频信号正常,说明音频信号处理电路n9 01输入端信号正常,检测12脚输出的信号,信号波形如下图所示。

2、经过检测n901的12脚输出重低音信号正常,再用示渡器检测重低音功率放大器n903的⑥脚输入端信号,测得信号正常。
3、接着再检测n903的②脚输出端信号。
经过检测发现n903的②脚无重低音信号输出,说明重低音
[1]
