tcl-at2565型彩色电视机显示图像正常，但接收电视节目和接收av/tv节目均无伴音。

    彩色电视机出现这种情况一般是音频信号通道中某些集成电路或晶体管损坏。另外音频电路的供电电源不良也会引起这种故障，这时就需要使用检测仪器进行检测确定故障的位置。

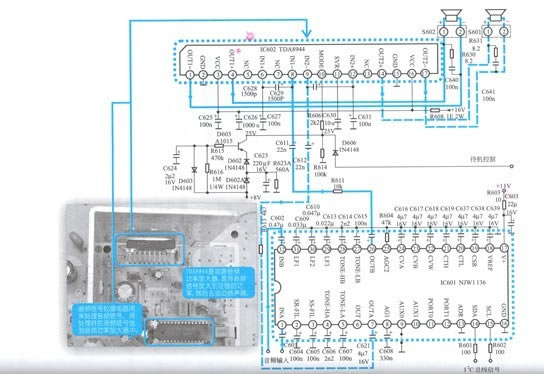

    如下图所示为tcl-at2565型彩色电视机的音频信号处理电路，从图可见，该电路主要由音频信号处理电路ic601 (njw1136)和音频功率放大器ic602 (tda8944)等部分构成的。



    来自av切换电路的伴音信号分别送到ic601 (njw1136)的①脚、32脚，然后进行放大、音量控制、立体处理和音调调整，经处理后使⑦脚和26脚输出的音频信号增强了立体声效果，而且在电路中形成了重低音信号由⑥脚输出（本机未用重低音声道）。

    由音频信号处理电路ic601的⑦脚和26脚输出的信号分别送到音频功率放大器ic602（tda8944)的⑧脚、⑨脚，经功率放大后分别由14脚、17脚和①脚、④脚输出两组功率信号，送到两只扬序器。③脚、16脚为+16v供电端，⑩脚为模式控制端。

    电路检修指导：

   彩色电视机出现图像正常，无伴音的故障，重点检查音频信号处理电路、音频功率放大器，但音频倍号处理电路中的供电电压及周围元器件损坏也会造成无伴音的故障。这时需要维修人员使用仪器、仪表查找故障位置，下面介绍图像正常，无伴音的故障检修指导。

    1、首先检测音频信号处理电路ic601的①脚、⑤脚输入的音频信号，将示波器接地夹连接接地端，探头连接①脚。

    2、经过检测测得ic601的①脚、⑤脚输入音频信号正常，再
