创维音频信号处理电路故障维修
时间: 2022-11-19

    故障现象描述:

    创维29t60aa型彩色电视机图像正常,左声道输出音频信号正常,但右声道无信号输出。

    电路分析指导:

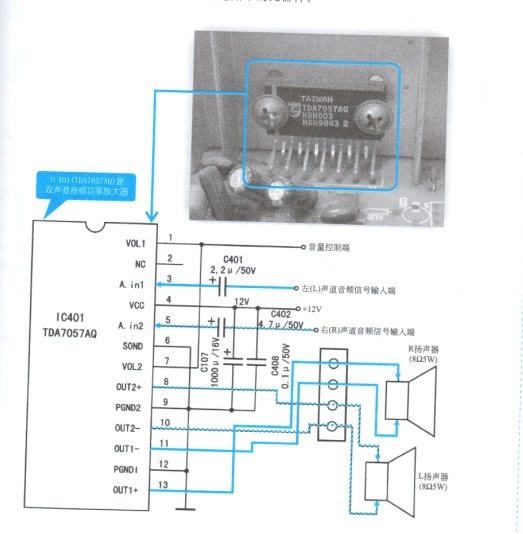

    如下图所示为创维29t60aa型彩色电视机音频信号处理电路,该机采用了ic401(tda7057aq)双声道音频功率放大器。如此电路出现故障会引起彩色电视机左道伴音不正常等故障,因此重点检查该电路中的元器件。



    来自av切换电路的左(l)、右(r)音频信号分别送到音频功放ic4 01的③脚、⑤脚,经功率放大后由11脚和13脚、⑧脚和⑩脚分别输出左(l)、右(r)音频信号,去驱动左(l)、右(r)扬声器,①脚、②脚为音量控制端,④脚为12v供电电压端。

    电路检修指导:

    创维29t60aa彩色电视机左声道音频信号正常,而右声道无音频信号输出,说明音频功率放大器的供电电压基本正常,重点检查ic401(tda7057aq)的右声道输入端音频信号、电路元器件。

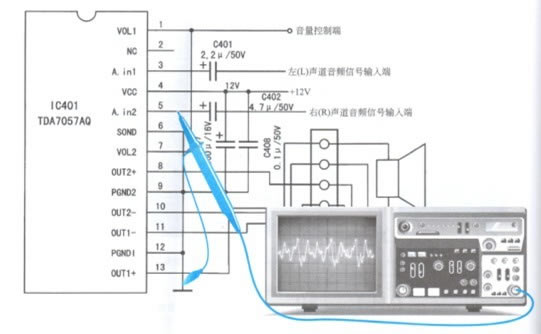

    1、用示渡器检测ic401的⑤脚右声道输入信号,将示波器接地夹连接接地端,探头连接5脚,正常情况下测得波形如下图所示。

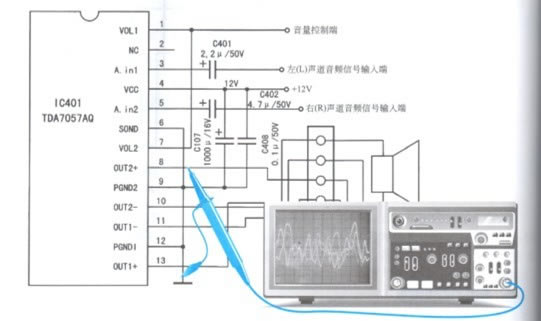

    2、经过检测发现右声道音频信号输入正常,再接着检测ic401的⑧脚、⑩脚输出的信号,正常情况下测得波形如下图所示。



    此时测得ic401的⑧脚、⑩脚无音频信号输出,说明音频功率放大

[1]
