故障现象:按下电源开关,蓝色电源指示灯亮,红色指示灯间歇闪烁,机内发出持续不断“嘀嘀”的报警声。

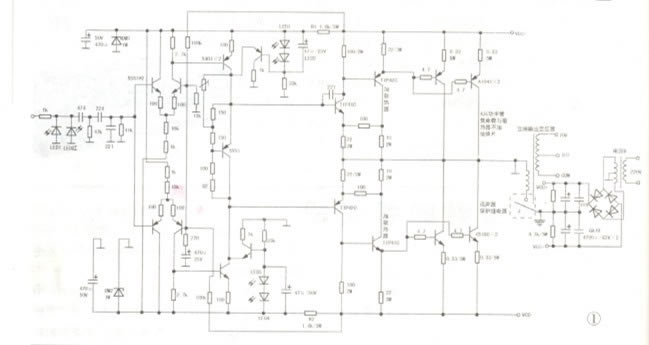

分析检修:由于此机是广播用,有刚8ω、7v输出端子。采用环形电源变压器、环形音频输出变压器,悬浮地电路形式。为方便检修测绘出电路图见下图。

在反复开/关机实验中发现一个很有规律的现象:led1、led2(红色发光二极管,原印板上无元件标号,led1--led4,dw1、dw2为笔者自编号)一直发光很亮,led3、lej)4发光暗或根本不发光时报警灯常亮:当led3、led4发光正常时报警灯闪烁约4秒铀后熄灭,继电器吸台。通电状态测dw1两端一直有电压,而dw2两端电压时有时无,测限流电阻r2右端始终有稳定的电压。关机测r2左端与dw2正极间电阻极不稳定,正常应为0ω,问题就在此处,正是由于这个“额外”的“限流电阻’导致差分电路供电失常→末级输出直流电位失常→保护电路启动→报警声常响,报警灯亮。仔细检查发现是r2左端引线与焊盘间接触不良,直接用一段铜线连接r2左端与dw2,故障排除。
