故障现象：面板操作正常，收音和外接音频信号输入均无声

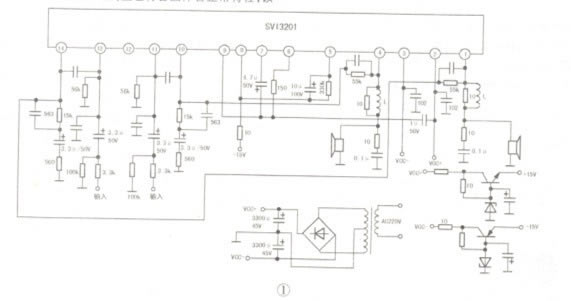

    分析检修：测功放块svi3201各脚电压，除电源正负脚有电压外，其余脚电压很低或无电压。sv13201双声道功放模块和stk系列大不相同，折腾了几天毫无进展，反而把固定在散热器上的2个中功率管的引脚弄断，只好把散热器拆下重新处理，没想到竟然又把功放模块的塑料壳搞掉，里面的混合电路一览无遗，4只大功率管芯位于模块上部，中间是引脚密集的集成块芯，还有很多三极管芯。仔细观察并没有发现有烧黑的地方，4只大功蛊管芯经测量也符台晶体管正常特性，以上情况证明此模块极有可能完好无损，可能是外围电路失常才造成它不工作。于是下决心测绘模块的外围应用电路，经过十多天“业余时间”的努力，测绘出功放模块外围电路见下图。



    从图中可知功放模块除了②、③脚的正负电源外，其⑧脚还要有-15v的电压，而这15v是经散热器上的一只pnp型功率管稳压得到的，测其集电极无-38v的电压，测10ω限流电阻左端有-38v电压。换电阻后模块⑧脚有了-15v，接上音箱，输入信号，音质很好。
