故障现象：供电正常，但不能开机

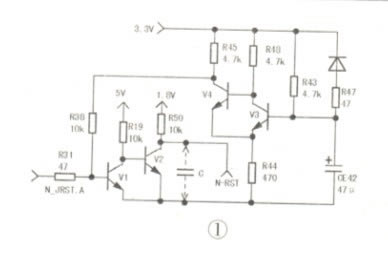

    分析检修：开机检测电源板上各组输出电压均正常，对主板工作电压（1.8v、3.3v)、系统时钟(27mhz)、复位电压(1.8v)进行检测也正常，再测sdram_ckm(hy57v2s162f)）无时钟输出，说明cpu未正常启动。用示波器检测flash各数据线波形时发现异常，根据波形的情况怀疑复位电路（电平复位）不正常，用捅针碰触v2集电极（下图）时机顶盒正常开机，说明故障点在该部分电路。由于3.3v、 7.8v电压正常，对复位部分元器件进行细致的检测，怀疑ce42容量明显减小，将其焊下检测约为1.2μf，用47μf电容更换后，故障排除。

    小结：当ce42容量显著减小时，其充电时间缩短，当用捅针碰触v2集电极时等效给该脚并联一个电容c（图中虚线），此时1.8v电压对此电容充电，即产生了一个低电平的复位信号而开机。

    （本文摘自《 上册》一书）
