故障现象：控制板上的“升（时间）”键失效，影响使用。

    分析检修：该款电脑板控制式微波/烧烤炉上的“升”键作用如下：作“微波”功能使用时，调节时间；作“自动解冻”功能使用时，用于调节时间；作“火力”控制使用时，用于调节火力强、中、弱。按键失效，微波功能便失去大半。

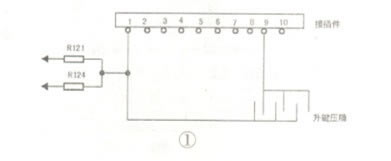

    检修时，打开机盖，取如控制板，脱开接插件，撬开压膜，找到“升”键的印刷线路铜箔，用万用表rxl挡，测量压面未失效，测量接插件良好，顺插件编号为l、9号查控制板元件的走向，终于发现和1号编号相连电阻r121有轻微脱焊。补焊后一切正常，相关电路见下图。

    （本文摘自《 上册》一书）
