例一：小鸭xqg50-156型洗衣机不脱水（一）

    故漳现象:冼衣机不脱水，;其他工作均正常。

    检测与判断:xqg50-156型全自动滚筒式洗衣机具有防皱功能和不脱水功能。不脱水功能的作用延当用户按下不脱水键后，洗衣机将不脱水，这样可使衣物不起皱。

    洗衣机在脱水电路中，串联有不脱水开关p4，当不脱水开关坡按下后，脱水电路被切断，恰此时同步电动机tm仍通过程序控制器触点22-2得电工作，使程序控制器控制洗衣机进入下一个工作程序，直至触点22-2断开，洗衣机才停止工作。

    经检查，果然发现不脱水键已按下。故洗衣机不脱水。

    处理方一法:此种情况不算故障，抬起不脱水键。洗衣机脱水正常。


    例2：小鸭xqg50-156〔二)

    故障现象:洗涤、排水均一常，但不能脱水。

    检测与判断:由于洗涤、排水均正常，故障可能发生在脱水电路。

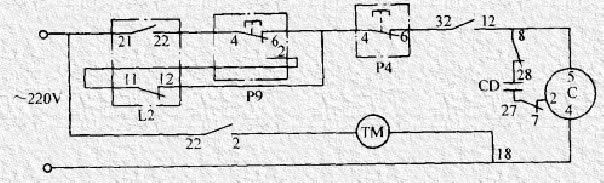

    xqg50-156全自动滚筒式洗衣机脱水电路如图t一b所示。其工作原理是：

    脱水时，电流由电源经水位开关l2的触点21-22能(高水位)或11-12(低水位)，节能开关四p9触点4-6，不脱水开关f4的触点4-6，程序控制器的触点32-12、8-28、7-27,电容器cd接通电动机脱水绕组，经节点18形成洗衣机脱水电路。电动机作高速旋转带动洗衣机内桶对衣物进行脱水，同时，排水电路一直保持接通，在整个脱水过程中，排水泵一直向洗衣机外排水，使脱掉残液及时排出，直到程序控制器相应触点断开，洗衣机停止工作。
