索尼kv-t21mfl型彩色电视机接收丽音节目无声，外部输入伴音正常。

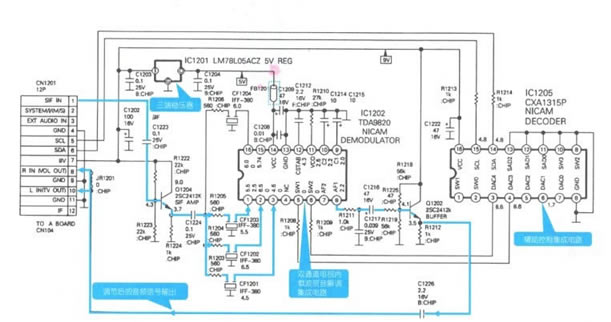

    索尼kv-t21mfl型彩色电视机的丽音解调电路如图所示，它主要是由双通道电视内载波丽音解调集成电路ic1202 (tda9820)、辅助控制集成电路ic1205(cxa1315p)等部分构成的。



    由中频电路解调第二伴音中频信号由电路板的①脚送入，经q1204放大后分别经过cf1201 -cf1204不同频率的带通滤波器，送入ic1202（tda9820）的①脚、②脚、③脚、16脚的输入信号在5脚、6脚切换信号的控制下进行信号选择和解调，然后由⑧脚输出解调后的伴音信号，再经缓冲放大器q1202放大后输出。9v电压经ic1201三端稳压器后为ic1202 14脚提供5v电源。总线信号加到ic125 14脚、15脚，在其转换成制式切换信号由③脚、4脚输出加到ic1202的5脚、⑥脚，对ic1202的内部信号进行切换和控制。

    电路检修指导：

    索尼kv-t21mf1型彩色电视机接收丽音节目无声，外部输人伴音正常.此故障可从输入和输出部位进行检查。

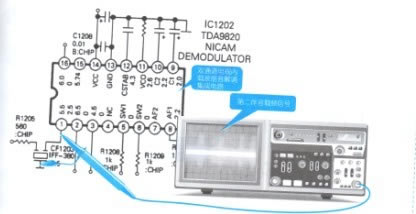

    1、先用示波器检测ic1202的①脚、②脚、③脚输入的第二伴音载频信号，测得信号波形正常，检测方法如图所示。

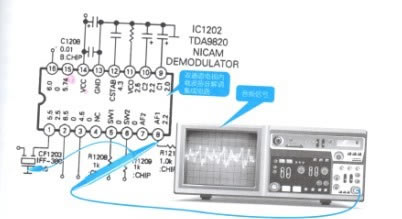

    2、再用示波器检测ic1202的⑧脚信号，无信号输出，正常情况下的信号波形如图所示。

    3、接下来用万用表检
