故障现象描述：

    康佳t2968k型彩色电视机左、右声道正常，但无重低音效果。

    电路分析指导：

    康佳t2968k彩色电视机音频信号处理电路，该电路主要由虚拟三维立体声处理电路n204(m62438fp)、立体声音频信号处理电路n203（tda7429s）。双声道放电路5201（tda8944j）、重低音功放电路n202（tda8945s)和外围元器件等构成。

   来自av和tv的音频信号都送到av/tv音频信号切换电路n802，经切换后由13脚、3脚输出的音频信号送到虚拟三维立体声处理电路v204的②脚、⑨脚，经环绕声处理后⑤、⑧脚输出的音频信号送到立体声音频信号处理电路、n203的35脚、38脚，处理后由30脚、29脚输出的音频信号送到双声道功放n201的12脚、⑥脚，放大后由14脚、17脚输出左声道音频信号去驱动左扬声器，由①脚、④脚输出右声道音频信号去驱动右扬声器。在立体声音频信号处理电路n203中.由31脚、32脚输出的音频信号经过重低音提取电路形成的信号送到重低音功放n202的④脚，由①脚、③脚输出的重低音信号去驱动重低音扬声器。

    电路检修指导：

    康佳t2968k彩色电视机左、右声道正常，尤重低a效果，重点检查重低音信号处理电路。

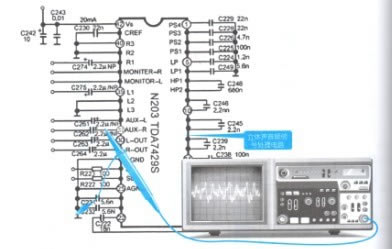

    1、先用示波器检测立体声音频信号处理电路n203的31脚、32脚输出的重低音频信号，检测方法如图所示。经过检测n203输出的重低音音频信号正常。

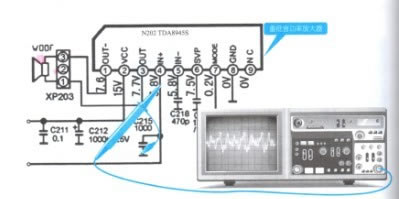

    2、接下来再用示波器检测重低音功率放大器n202的④脚输人端信号，检测方法如图所示。经过检测n202输人的重低音音频信号正常。



    3、重低音功率放大器n202的④脚输人入信号正常，那么再用万用表检测⑦脚+13v供
