这台康伴彩电的故障现象为：输入av信号，图声色一切正常;输入射频rf信号，接收无线模拟信号，则搜台不存，节目一晃而过。

    打开后盖，发现由放邹分有大量维修痕迹，且中放agc可调电阻已旋到底，这明显不正常(一般agc可调电阻居中或略偏一点的位置上)，说明此机已被人修
过。

    据故障现象分析应排除cpu、存储器等方面故障，着重锁定中放n101(tda4472)以及同步分离到cpu信号检测这一部分电路。仔细核查中放块n101的各脚焊点无异常，电压也基本正常，根据经验n101损坏的概率不大.而其脚外接中频山周则极易损坏(未有调动痕迹)，轻轻左右调动中周强芯，搜台瞬间画面反而变差，说明中周亦无异常，唯有检查同步信号到cpu这一支路。

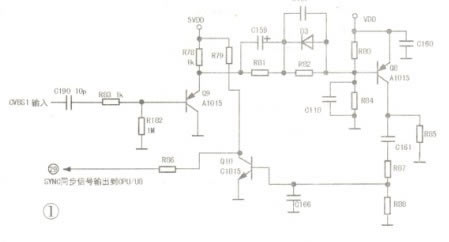

    查阅该机图纸相关电路见下图；同步分离信号主要由q9、q8、q10分立件组成。在主板上未发现这些元件，而在数字板底部发现这些元件编号，原来此部分电路也设计在数字板上。本着降低维修成木的原则，动手检修此板。此板立于整个主板的最左边缘，不用拆下即可检测。测量视频信号cvbs1输入的三极管q9三级的电压均为0v！明显不正常，用万用表低阻挡测c、c极间正反甘阻值很小。拆下此管a1o15测量却又正常，而同时通电后，e极空脚位电压上升+5v。换用一只新a1015后开机搜台一切正常，节目均可自动存储，略调中周即使之达到最佳状态。

    （本文摘自《 上册》）
