tcl qn37a机芯组装液晶彩电电源故障分析检修

    用qn37a机芯组装的丁cl液晶电视机，电源采用ncp1665+viperadip+ncp1377组合方案，系统由apfc有源功率因数校正电路(u6-q801-l801 )、+5v stb开关电源(u4-t803),+12v/+24v开关电源(u5-q801/q806-t802)以及相关电路组成.主要特点是将+12v/+24v开关电源整合在一起，而+5v开关电源仅作为待机辅助电源。

    该机故障现象为整机不工作，面板上待机指示灯也不亮，说明电源电路中的待机辅助电源未工作，故从+5v stb待机电源查起。

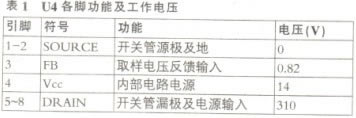

    根据电源板实物测绘出的+5v stb开关电源电路如图i所示_该电源以开关电源芯片u4 ( viyer 22adp）为核心元件构成，各脚功能及正常工作电压见表l。



    +5v stb电源采用由稳压控制器q811、光电祸合器u3,调制器 u4组成的经典稳压控制模式，有两组电压输出:+5v和+15v（辅助绕组产生)。+5v作主板cpu的待机辅助电源，+15v经u2、q807、q808.q1000等转换成vcc1、vcc2两组电源，分别为avfc电路和，12v/十24v电源电路供电。由此可见，十iv stl3电路不工作或工作失常，必然会引起整机不工作。

    测+5v、+15v输出端电压均为0v,而d810对220v交流市电整流输出的310v电压正常。关机后测得c825上的310v电压泄放速度极慢，约5分钟-10分钟电压才能消失。根据对此类开关电源的检修经验，判断为u4停振。停振原因可能是u4保护电路动作或内部电路不良引起。具体原因较多,如220v交流市电电压过高或过低(即送达u4⑤-⑧脚直流电压过高或过低);u4④脚无电源电压或供电失常;t803次级电流过大(如滤波电容c827/c836击穿漏电);稳压环节工作失常(如取样电阻r840,r855开路、q845或u3不良、负反馈元件c829, r845不良引起q811内比较器动作等)，或u4内部电路
