故障现象描述:
厦华xt-25d8型彩色电视机伴音中有嗡声干扰。
电路分析指导:

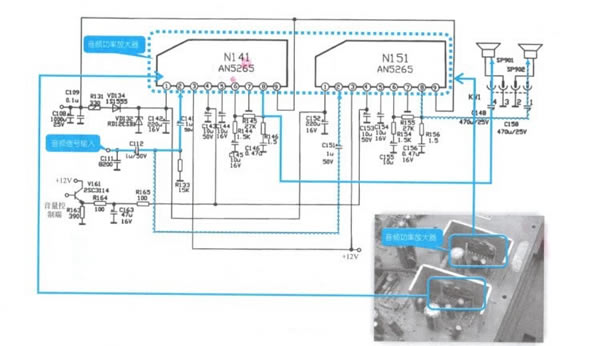

如下图所示为厦华xt-25d8型彩色电视机的音频信号处理电路,该电路主要由两个音频功率放大器n141(an5265)和n151(an5265)、输人/输出电路和外围元器件等构成。

来自单片集成电路n303 (0m8361)的⑦脚音频信号送到音频信号处理电路中,音频信号分成两路,分别送到n141和n151的②脚,经功率放大后由⑧脚输出音频信号去驱动扬声器,其中⑨脚为19v供电端,④脚为音量控制端.
电路检查指导:

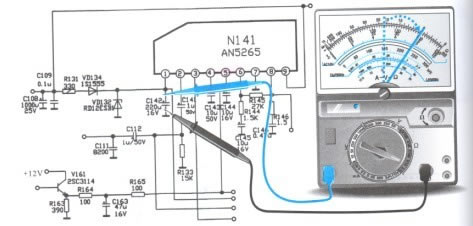

厦华xt-2o d8型彩色电视机出现声音有嗡声干扰,往往是音频功率放大器供电端连接的电解电容性能降低造成的,这时重点检测n141和n151的⑨脚的电容(0108)。用万用表检测电容0108. 0142性能是否良好,将黑表笔连接负极,红表笔连接正极,检测方法如下图所示。

当万用表检测c142时,指针有摆动现象,说明性能良好。经过检测发现0108不良,更换电容0142后,故障排除。
(本文摘自《全程指导》一书)
