彩色电视机出现无伴音的故障经常是音频功率放大器损坏或输入／输出电路中有损坏的元器件造成的。

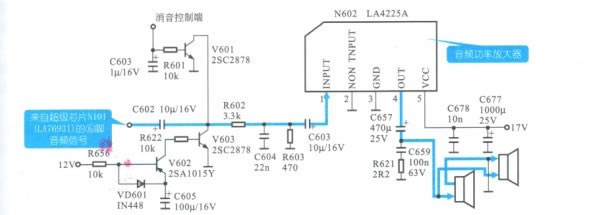

    海信tf2106ch型彩色电视机出现无伴音故障，可重点检查音频功率放大器。如图所示为海信tf2106ch型彩色电视机的音频信号处理电路，来自超级芯片n101（lla7 6 9 3 1)⑥脚的音频信号送到音频功放n602(la4225a)的①脚，⑤脚为17v供电端。音频信号在n602中经功率放大器放大后由④脚输出音频信号去驱动扬声器。

    电路检修指导：

    引起海信tf2106ch型彩色电视机出现图像正常，无伴音的故障可能是音频功率放大器n602损坏、供电电压不正常以及输入／输出电路中有损坏的元器件，这时需要维修人员使用仪器、仪表确定故障的位置。

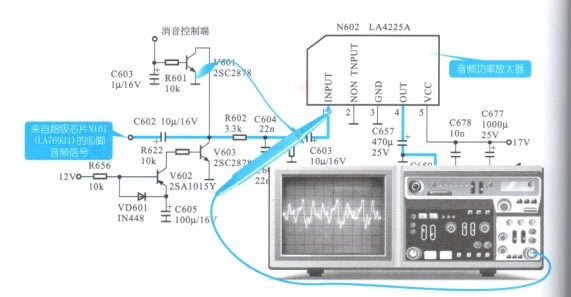

    (1)先用示波器检测n602的①脚输人信号，将示波器接地夹连接接地端，探头连接n602的①脚，测得波形正常，检测方法如图所示。

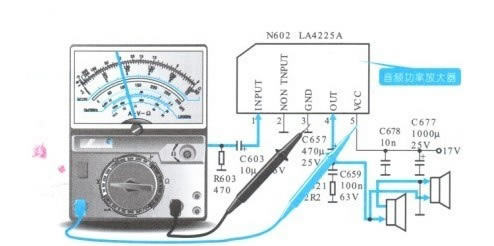

    (2)接着检测n 6 0 2的⑤脚17v供电电压，将万用表黑表笔连接接地端，红表笔连接三脚，测得电压为1 7 v，检测方法如图所示。



    (3)供电电压正常，再检测n 6 0 2的④脚输出信号，此时测得信号正常。

    (4)n 6 0 2的输出信号正常，但彩色电视机仍无伴音，怀疑音频信号输出电路中有损坏的元器件，用示波器检测电容c6
