美的空调P1电压保护故障维修案例
时间: 2022-11-19

   案例:室外电源主继电器故障造成整机出现p1电压过高或过低保护

   产品型号:kfr-72lw/bp2dy-e      产品条码:6eu4104078030632

   故障现象:新装机,开机运行,整机频繁出现p1电压过高或过低保护

   故障范围:室外电控、pfc模块、变频模块

   故障处理的思路及步骤:

   步骤一: 查故障代码确定此机显示p1是电压过高或过低保护。上门测量用户电源电压,待机状态为225v,满足变频空调运行要求。

   步骤二:用万用表检测室外机l、n接线端子,室内主板有225v电压输出,当测量模块p、n直流300v输入端时发现直流母线电压不稳定,经监测模块p、n电压反复的由300v慢慢下降,当降到低于113v时,整机报p1电压过高或过低保护,最后模块p、n电压为0v。过几分钟后,模块p、n又有300v直流输入电压。

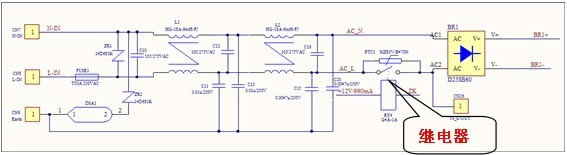

   步骤三:根据此现象,初步判定故障点在室外主电源供电线路,经进一步测试发现室外主电源继电器无吸合,输入端有220v输入,输出端无220v电压,且旁边的ptc热敏电阻发热严重,测量继电器绕组阻值为无穷大,线圈开路。将接在主继电器的端子接在另外一端,机器运行稳定,制冷效果很好,当恢复此继电器接线端子为正常安装状态试机时,故障再现,故确定故障点是外机电控板上的主继电器不良。



   处理措施:更换室外机电路板,空调上电运行正常。故障排除。
