键控agc电路
机型：乐华牌17寸黑白电视机
故障：接收播放录像机信号的节目时，图象扭曲且场不同步
维修过程：原来认为是同步分离电路问题，检查了相关电路后并没有发现问题。那么问题出在那里呢？经过仔细的分析发现，agc时间常数的大小也会影响行、场不同步的，由于录像机输出的视频信号的幅值是不稳定的

  录像机的时基误差、录像带的质量等，我们可将这种输出不稳的视频信号等效成一个受低频调制的视频信号，如果agc时间常数较大的话，agc控制电压将跟不上视频幅度的变化，如图1所示。从图中可看出，当agc时间常数较大时，检波输出的视频信号有些由于幅度小，将不能正常分离出同步信号，从而引起同步不稳的故障。当agc时间常数适当时，由于agc的反调制作用，检波后输出的视频信号幅度就比较平整了（当然，agc时间常数如果过小将会容易引起高频干扰，使得图象在水平方向上出现不够平滑的现象）。

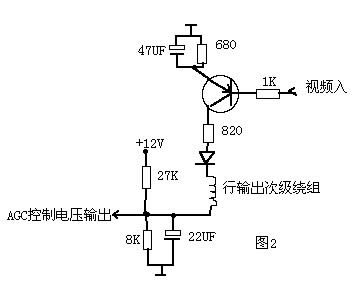

  此机的agc电路是键控型的电路，如图2，将图中的22uf电容换成1uf后，故障消除。
