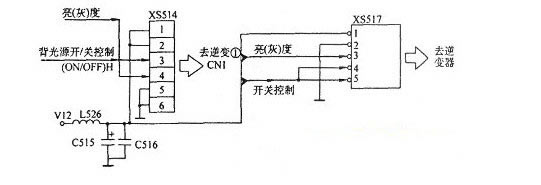

康佳lc-tm2008型液晶彩电黑屏 出现此类故障时,首先断电再通电,检测12v输出电压是否正常。若正常,则检测整机12v电压是否正常。若异常,则分别断开xs514、xs817、xs611、xs504排线,检测12v线路是否短路。若断开xs504后,短路消失,则断开排线接屏端,检测屏内供电是否短路。若未短路,则检测排线的④脚与(36)脚是否短路。若短路,则更换之,观察故障是否消失。若开机图像、伴音正常,但适配器电源指示灯和主机电源指示灯均不亮,拔下适配器,检查适配器是否不良。若适配器良好,则检查数字板是否不良。实际检修中,因xs504、数字板供电电路内部短路而引起此类故障较常见。数字板与逆变器相连接的排插xs514、xs517如图所示。

|
