tcl王牌液晶彩电pwl42c电源板故障检修思路

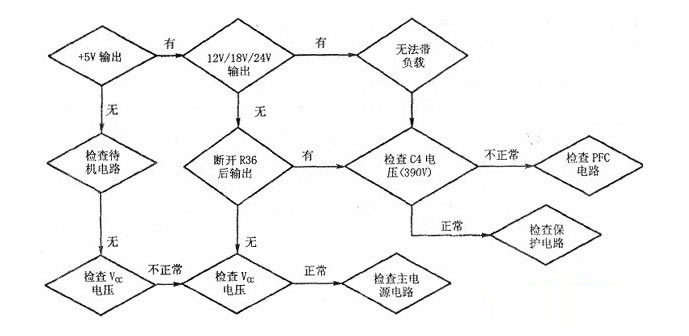

　　tcl王牌液晶彩电pwl42c电源板故障检修思路流程图(见下图)
　　单元电路检修重点如下：
　　(1)stand by（待机）电源：如果+5v电压没有，基本可以确定是stand by电源出问题。查找原因时可以顺着电源流程来找，用万用表检查，从d21、d32、r66x、d30中基本可以确定哪个元器件损坏。
　　(2) pfc(功率因素校正)部分线路：在电解电容c4的电压不正常或pfc电感l2有响声等情况下，用万用表检查vt1、vt4、d2、d37、r3、r4，基本可以确定是哪个元器件损坏。
　　(3)保护电路：如果+5v和c4电解电容电压正常，+24v、12v、18v有输出，但不能带动负载，可以检查是否是保护电路动作。可以断开r36或者短路ic5的③和④脚，使保护电路不起作用，以确定是否是保护电路部分有元器件开路或短路造成，进而逐步检查是哪一部分保护电路动作以及引起动作的原因。
　　(4)主电源部分：如果+5v和c4电解电容电压正常，+24v、12v、18v无输出，有两种原因造成：一是vcc不正常；二是主电源器件问题。检查主电源初级部分，关键元器件有：vt2、vt3、r14、ic2、r18、d5、d4、q4、q5。检查电源次级部分，关键元器件有：d12、d24、dl0、dll、dlla、ic4。
　　(5)vcc部分电路：这一部分线路比较简单，stand by电源从t3的绕组出来经过d26整流、c37滤波，被ic5“光耦”控制，再经由u8(7815)稳压，得到+15v电压，各经过一个二极管，给ic1和ic2的vcc供电。如果vcc不正常，用万用表测量u8电压，如果不对测量c37电压，则很容易找出问题点。
