tcl王牌ms89机芯液晶彩电usb无图像
　　插上此机电源，测量usb供电插座，con26无电压。然后测量usb控制ic(u42)，有1.2v输入电压，却无输出电压。目测u42及外围元器件，无假焊、漏插、焊锡短路现象。测量u42的各脚对地阻值，发现③脚（电压输出脚）阻值变小，只有2～3ω。把u42及保护二极管d40焊下，测量电路阻值还是偏小。再将高频滤波电容c168、c254、c253焊下，测量线路阻值依旧。

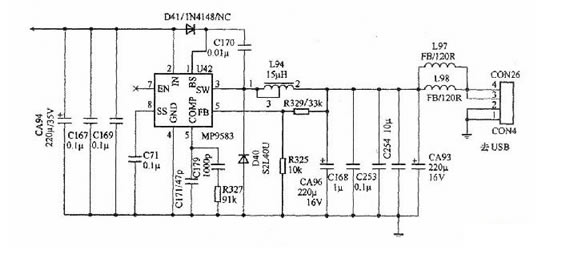

　　把输出大滤波电容ca96、ca98焊下，测量电路阻值马上升至几十欧。后测量发现ca96电容漏电。将其更换后，故障排除。相关电路图见下图所示。
