浅谈无源液晶显示器的基本结构
时间: 2022-11-24

无源液晶显示器的基本结构

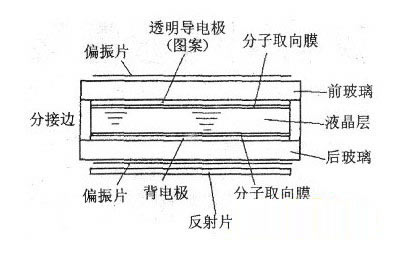

  如下图所示。将两片附有光刻透明导电极的玻璃相对放置在一起,其间相距约10μm。透明电极表面附有分子取向膜。四周有环氧胶密封边,密封边一侧留有一个开口,液晶材料在真空条件下注入两玻璃板之间的盒腔内,在液晶盒前后玻璃板上贴上偏振片即可形成lcd。
  透明导电极用光刻法加工成显示图案及电极引线,这类引线不能用一般焊接方法与外电路连接,只能通过导电橡胶条等进行连接。

  在两透明导电极之间施加电场以改变液晶分子对光的透射率,称为对液晶显示器的驱动。根据液晶显示器的不同结构,其驱动方式有多种,有:段电极驱动(显示字符)、无源矩阵电极驱动(可显示图案,但多路驱动时有串扰)、有源矩阵电极驱动(像素独立寻址,多路驱动无串扰、阈值陡)等。
  对彩显液晶显示屏和彩色电视显示屏的驱动,目前主要采用有源矩阵电极驱动方式。

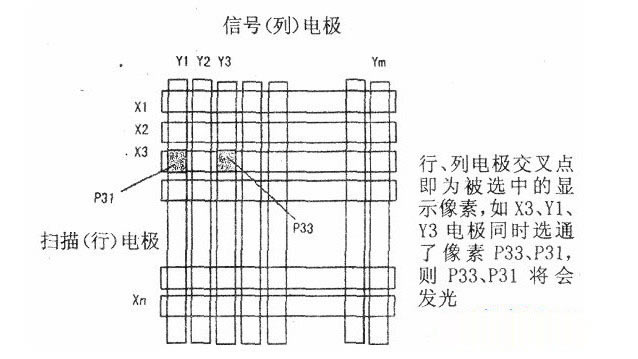

  在液晶显示器上每一个显示像素都由其所在的列与行的位置唯一确定。如下图所示是无源矩阵电极驱动的寻址方式。图中行、列寻址线x3、yl、y3同时选通了像素p31、p33,此时像素p31、p33将发光,直至下次被寻址刷新(可能继续发光或不发光)。每秒刷新次数很高,所以可得到稳定的图像显示。
  无源液晶显示器的像素不能独立寻址,像素之间有串色,影响了图像对比度和清晰度。
