有源驱动彩色液晶显示屏

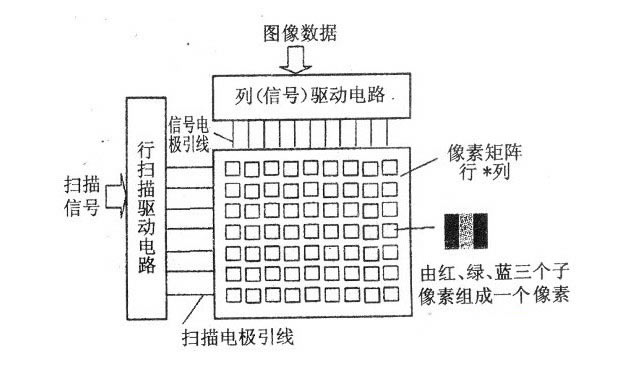

　　目前用于电脑显示器和彩色电视机的液晶显示屏，均为有源像素矩阵结构，有源是指通过晶体管（有源器件）可对像素独立寻址，如下图所示。
　　①彩色tft-lcd有源矩阵显示屏的结构。

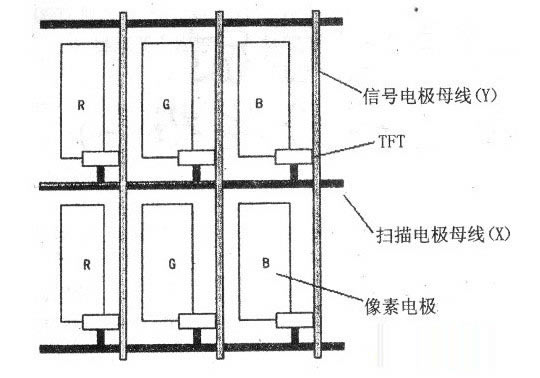

　　如下图所示。在玻璃板上制作扫描电极母线(x)和寻址电极母线(y)，在其交叉处制作用于选通像素电极的控制开关——薄膜晶体管tft(thin filmtranistor)及像素电极（透明电极）。该像素电极采用姻锡氧化物ito制成，ito具有很低的电阻率和很高的光学透明性，用它制作控制液晶体的像素电极，才可以让背光源穿过射向液晶体。在上玻璃板上制作整体透明公用电极，并在其上用精细加工方法制作红、绿、蓝(rgb)滤色膜，滤色膜与受tft控制的像素电极上下对应。滤色膜采用染色、电沉积等方法加工。每一像素由红、绿、蓝三个子像素组成；采用“rgb空间相加混色法”实现彩色显示。
　　最后经封盒、灌注液晶、堵孔、贴偏振片、表面防眩处理等一系列工艺制成tft-lcd器件。
　　像素电极与透明公用电极重叠区形成像素。像素一般为矩形，像素间的距离（节距）决定显示器的图像分解力，显然节距愈小，分解力愈高，例如图像分解力为1024×768，其节距为(0.099×3)×0.297。
　　改变加于子像素电极上的电压的振幅，使红、绿、蓝光产生不同的亮度，组合成不同色调和不同亮度的彩色光。

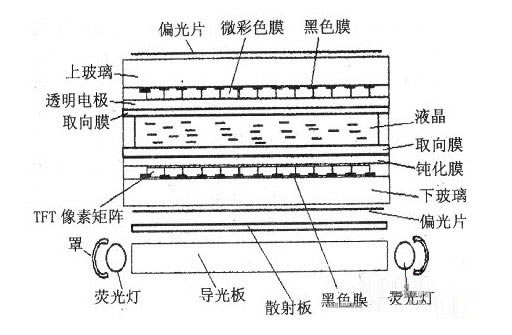

 　有源彩色lcd显示屏的整体结构如上图及下图所示

　　②薄膜场效应晶体管(tft)。
　　下图(a)是tft管的横截面图。通过半导体集成工艺将其制作在后玻璃基板上。
　　下图(b)是由薄膜场效应晶体管tft驱动的液晶显示器的一个像素，薄膜晶体管tft是一个a-si材料场效应晶体管，当门极上加有脉冲电压时（寻址信号），tft的源极s与漏极d导通，源极引线上的灰度电平即加到透明像素电极p上，受p控制的液晶分子呈现出与该灰度电平相对应的透光率。tft是一开关器件，它的导通与截止状态接近理想开关，因此，各个像素之间的寻址完全独立，从而，消除了各液晶像素之间的交叉串扰。大大地改善了显示图像的对比度和清
