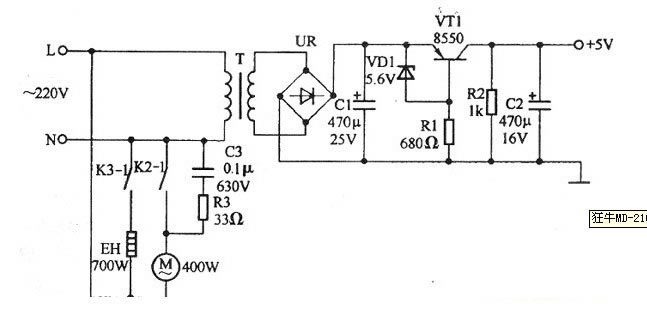

豆浆机维修:狂牛md-2108全自动豆奖机通电后,豆浆机不工作 狂牛md-2108全自动豆浆机电源电路原理如图所示。接通电源,220v交流电源送至电源变压器t,降压后,经整流器ur整流,电容cl、c2滤波,再经由调整管vt1,电阻rl、r2,稳压二极管vd1组成的串联稳压电路,得到5v直流电压向主电路和驱动电路供电。 根据故障现象分析,该故障多是电源电路不良所致。接通电源,测量电容c2两端电压为0v(正常值为5v),再测量电容cl两端电压为7.5v(正常)。由此可见,无5v电压是串联稳压电路相关元器件损坏引起的。断电,检查vd1,vt1、rl、r2、c2等元件时,发现调整管vt1的e极和c极断路,说明vt1击穿。更换vt1(8550)后,接通电源,测量c2两端电压为5v,正常。通电后,豆浆机工作正常,故障排除。

|
