长虹彩电偶尔蓝屏无伴音维修案例
时间: 2022-11-24
长虹c2588k彩电时而图像伴音正常,时而蓝屏无伴音
  一台长虹c2588k彩电,时而图像、伴音正常;时而蓝屏、无伴音(但换台瞬间有图像)。正常与故障时的时间均无规律,有时一天不出故障,有时隔三两分钟就出一次故障。

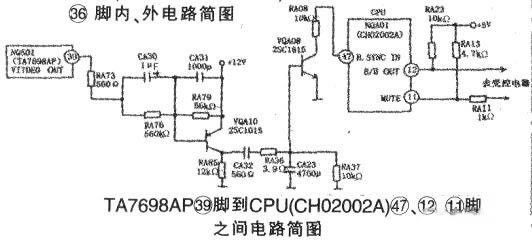

  如下图所示。检测cpu(ch02002a)(47)脚(h.sync in)无论出故障与否均为4.48v稳定不变,但cpu(12)脚(b/bout)蓝屏时为5v(正常时为0v);(11)脚(mute)蓝屏静音时为4.4v(图标为2.4v),正常为ov。该机检测电视节目有无的行同步信号引入电路的接插件多、走线很长,但线路并不复杂。查遍ta7698ap(39)脚到cpu(47)脚所有的元器件均无损坏,测有关电压与图纸基本相符,直接代换相关元器件也无效。所以,断定cpu内无信号输出的控制电路工作不稳定.试用导线把cpu(12)脚对地短接,图像出现。由于该cpu对声音的控制采用i2c总线,无音量控制引脚,试把cpu(11)也对地短路.伴音也出现了。估计cpu内部的静噪控制输出电路工作不稳定,时好时坏。所以用导线把cpu(11)、(12)脚对地短路后,故障排除。
