对万家乐jsyd6.5-bl燃气热水器电路的改进

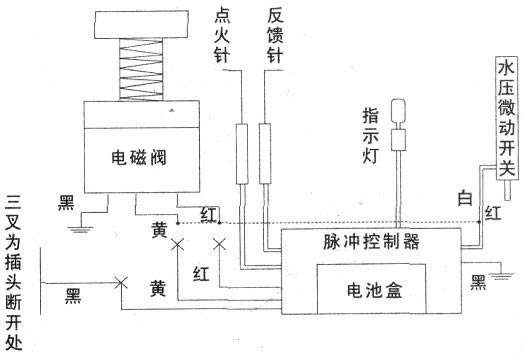

　　一台万家乐6.5升的老式直排式燃气热水器，由于不经常使用而被煤烟熏蚀。但它的热水铜管和组件质量还是过得硬的，焊接点也很牢固，把它打扫一番，就是不工作，不是不点火就是电磁阀不吸合。揭盖检查，拔下电磁阀插头用电表测试，发现电磁阀输入直流电压只有2v，可见是电磁阀工作电压太低不吸合。换新电池后再测还是只有2v，电磁阀工作电源是从脉冲控制器输出的．估计是脉冲控制器内的元器件老化而导致输出电压过低。新换一个脉冲控制器要100多元，想到要是提高电源电压也许能使电磁阀吸合：原电源是3v，买来市面上一个4v的手电筒充电器做电源，点火强多了。但电磁阀还是有时吸合，有时不吸合，测得电磁阀吸合电压还是只有2v。反复查看，测得水压微动开关输出（白线）有4v直流电压，想到要是直接从水压微动开关输出电压加到电磁阀，也许能使电磁阀工作。于是剥开水压微动开关输出的白线（注意：只是剥开水压微动开关输出的白线，不是断开白线，因为白线输出电压还控制着点火系绕），从白线剥开处另加接一根导线并接在电磁阀的红黄两根线上．做电磁阀的吸合电源，电磁阀的黑线接地。把电磁阀与脉冲控制器的插头断开，即不使用原来脉冲控制器给电磁阀的电源。按上述接好线后，打开液化气，给水，成功了，电磁阀吸合次次干脆利落。改动后的电路见附图，其中虚线为另外加接的导线。
