该电水壶的型号为rsd-812．具有水温液晶显示：操作和告警声音提示；“自动”、“保温”以及“手动”加热控制和指示功能。
加电后，电源指示灯亮：对“自动”、“保温”以及“手动”任一按键的操作．相应的指示灯和蜂鸣器都能作出正确的响应。即按键时蜂鸣器发声．相应的指示灯亮，其他指示灯熄灭：液晶显示器能够正确显示出壶内的水温（向壶中添加热水时显示器的水温指示值升高，反之下降）。

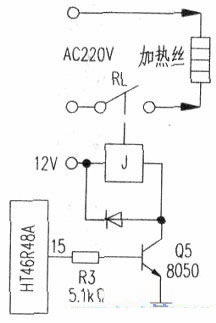

从以上现象分析，初步判断为电水壶的主控制器以及温度检测电路基本正常，故障可能出在市电到电水壶加热炉丝的通路上或电水壶的加热控制电路失效。于是，从水壶底部测量加热壶电炉丝的电阻值，发现阻值约为33ω，说明加热器正常：打开电水壶底座，取出控制电路板，检查未发现220v交流通路有断路现象：顺底座上加热线路查找，发现一端直接与交流220v的零线相连，另一端为火线经继电器j接入，继电器的通断由控制器(型号为ht46r48a)的(15)脚经电阻r3、三极管05(8050)控制（该部分电路如附图所示）。经检查电阻r3及三极管05均正常，但继电器控制线圈绕组断路。该继电器型号为qx73.a.s12，12y控制，触点电流为7a/250v，用手头已有的srd-12vcd-sl-c(7a/240v)继电器代换，恢复安装后加电．在“自动”状态下，水温升到l00℃时能断电：水温降到91℃时又加热。“保温”和“手动”加热也正常。故障排除。
|
|
|
|
