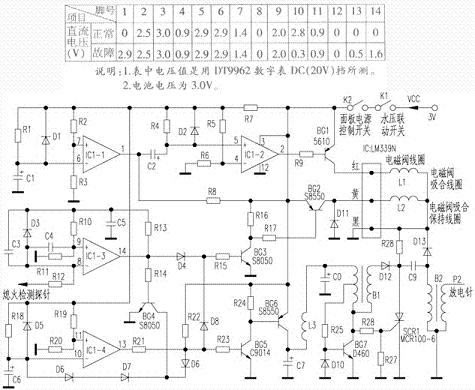

当进水阀打开时，水／气联动阀在水压的作用下将气路打开，同时使电源开关ｋ１导通。再按热水器面板上与ｋ１串联的气压电源开关ｋ２，电磁阀吸合，燃气通道打开使燃气顺利进入燃烧器，同时脉冲点火电路打火点燃燃气加热。在燃气被点燃后，熄火检测电路集成块ｉｃ１{14}脚输出高电平，使三极管ｂｇ３、ｂｇ２导通，电磁阀吸合保持绕组ｌ２通电吸合，使燃气通道一直处于打开状态。
根据原理判断故障可能发生在脉冲点火电路和点火控制电路。首先用表静态测量这两部分电路的三极管、二极管及其他阻容元件均正常。于是接通电源后，用镊子直接短路三极管ｂｇ６ ｃ－ｅ极，点火脉冲电路开始自激振荡工作，放电针放电打火，说明脉冲点火电路正常，原因是前级控制电路不正常。用表测集成块ｉｃ的{13}脚电压为０．５ｖ（太低），不能使三极管ｂｇ５导通。为判断集成块ｉｃ１－４电压比较器有无问题，用镊子直接短路电阻ｒ１９，这时放电针开始放电打火，说明ｉｃ１－４电压比较器工作正常。测量ｉｃ１－３电压比较器输出端{14}脚电压为１．６ｖ，该电压使三极管ｂｇ４导通，把集成块ｉｃ１－４电压比较器的{13}脚输出电压通过二极管ｄ６钳位至０．５ｖ左右，使三极管ｂｇ５不能导通。再用镊子直接短路集成块ｉｃ１－３的{14}脚对地，放电针又开始放电打火，说明ｉｃ１－３电压比较器工作不正常，对其亦、裔脚周围元件进行检查正常的情况下，用一块ｌｍ３３９进行代换后，故障排除。
检修小结： 由于集成块ｉｃ１－３电压比较器损坏，其{14}脚电压比较输出端一直输出高电平，三极管ｂｇ４导通，把ｉｃ１－４的{13}脚输出的高电平通过二极管ｄ６拉低，使三极管ｂｇ５、ｂｇ６截止，不能向脉冲点火电路供电。在没接入燃气时（电磁阀供电线没接上，放电针和熄灭检测针没到位），放电打火结束后用三用表测集成块ｌｍ３３９的各脚电压如附表１所示。
|
|
|
|
