联想lxm-wl19bh型液晶显示屏,开机屏幕显示全是横线干扰
此机开机屏幕显示全是横线干扰,场上部信号被移至屏幕最下方,下部图像上移。
此机芯以tsum16al为主控机芯,电源与背光灯共用一块板,电源由k2645和203d6组成,输出+12v和+5v。

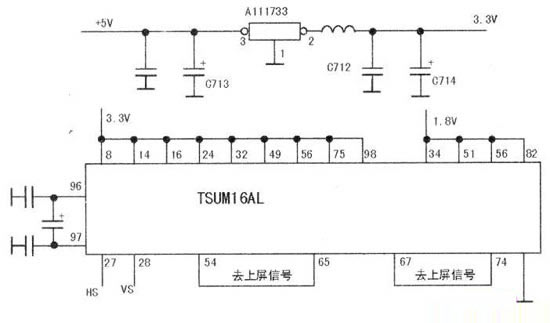

tsum16al方框原理图如下图所示。

从故障现象来看,问题应出在vga同步信号hs和vs上,经测试hs上频率为31.25khz,vs上频率为75hz,频率正常。屏显场不同步,行有干扰(去掉vga信号,屏显小方框时,行左右均有三个方框显示干扰)故障点应锁定在主控板上。
本机主板体积不大,但引脚较多,又是双面板,检修起来难度大。本着由简到繁的原则,首先将上屏排插重新拔插后,加电试机故障未减。又将上屏排插引脚重新加焊后试机,故障依然。加电后测电源入口+12v和+5v电压,+12v为11.94v,+5v为4.91v。沿着+5v查至a1117③脚,其输入电压为4.86v,②脚输出3.24v(与3.3v相差0.06v)。试用一只新的a1117替换后,测其输出仍为3.24v。再测tsum16al的第⑧、(14)、(16)、(24)、(32)、(49)、(56)、(75)、(98)脚电压均为3.24v(复位脚是(24)脚),(34)、(51)、(66)、(82)脚电压为1.8v不变。行同步hs(27)脚频率为31.25khz,场同步vs(28)脚频率为75hz,因屏上有信号,其晶振(96)、(97)脚也应正常,这说明tsum16al本身基本上是正常的。
仔细分析故障现象,vga信号中hs同步与vs同步信号均正常,场同步不应有上下移位,行干扰和场同步应是在同一个地方产生的,tsum16al供电电压3.24v与3.3v相差0.06v,+5v与4.84v相差较多,再仔细查看电源入口,将电源入口+12v和+5v均补焊一遍后,加电看+5v已升为4.93v,a1117输入4.91v输出3.3v也正常了,再看屏上已有一小方框图出现,且字迹正常,送人vga信号,屏显一切正常,故障排除。
