格力sc-20型电磁炉报警不加热

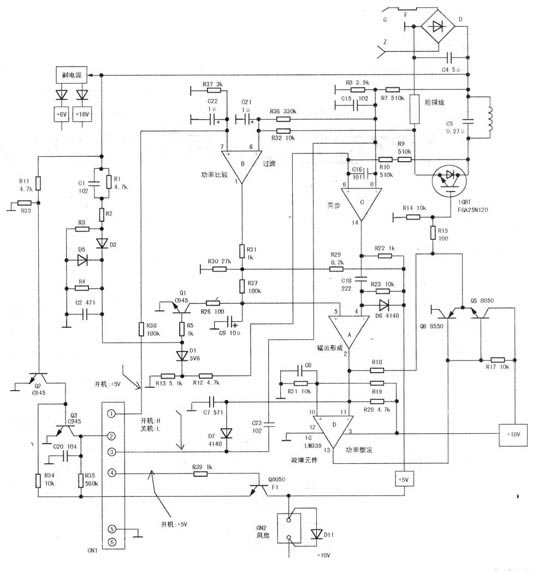

观察此机通电按电源开关(该机键控均为触摸感应式),风扇转动,屏显“p3”,随后即变成“e0”,蜂鸣器报警声不停,不能正常加热。 打开机壳,才注意到这是一台拼装杂牌电磁炉,机内省略了线盘温度检测及igbt管温度检测电路。根据板上元件,绘制出相关电路图如图所示。从资料中了解到电磁炉报警不加热故障涉及范围很广,主要包括:1.高压供电电路;2.同步取样比较电路;3.高压保护电路;4.驱动电路;5.lc振荡电路;6.单片机控制电路等,需要逐一检测。 通电后,先用万用表电压挡测高压+300v、低压+18v、+5v电压均正常。断电后,焊开同步取样电阻r7~rl0等,分别测量无明显变质现象。检查高压保护电路和过流保护电路相关元件,也没有明显损坏。检查代换了驱动管q5、q6,以及滤波电容c4、谐振电容c5等元件,故障没有明显改观。于是怀疑igbt管性能不良,取一只新的fga25n120代换后试机,故障依旧。又怀疑比较器电路lm339不良,购来lm339换上,故障如初。接着扩大检修范围,逐个在路测量板上剩余二极管、小电阻,均没有明显异常。 遍查无果,便怀疑是某个小电容性能不良,而万用表又测不出,于是对板上的小电容逐个用新品代换。代换c16、c18等无果;当用looopf新电容代换c23后试机,故障排除。 事后,结合电路图分析c23的作用,可能一方面是通电时单片机控制电路通过c23发出开机脉冲信号,触发电路起振;另一方面c23又把锅检测脉冲馈至单片机,随后单片机控制电路进入正常工作状态。正常工作时,cn1端口相关电压数据如下:①脚为pwm控制,开机电压+5v左右;②脚可能是上电延时电路,③脚为加热开关控制,开机h电平(+5v),关机l电平;④脚为风扇控制,电压+5v;⑤脚为电源+5v(以上电路分析供参考。

|
