1.tv信号
　　

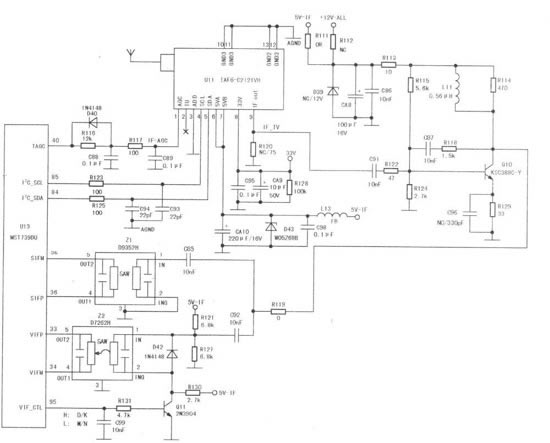

　　该机tv信号电路的相关电路如下图所示。rf模拟电视信号进入高频调谐器ull.，在内部解调、混频成if信号，再进入中频放大器ic，经过中频放大、解调，从ull的⑨脚输出中频信号，经ql0补偿放大后，一路经c85送往伴音声表面滤波器zl，形成差分信号送往主芯片u13的(35)、(36)脚；另一路经c92送往图像声表面滤波器22，形成差分信号送往主芯片u13的(33)、(34)脚。

　　ull的④、⑤脚为总线控制端，外接总线控制电路。若无正常的总线信号对高频头进行控制，将引起tv无图、无声；若该路总线短路，u13的(84)、(85)脚的总线电压低于1v，表4引脚 mp2357的引脚功能符号功能1 bst 自举2 gnd 接地3 fb 反馈4en芯片开启控制脚，只有高于1.2v芯片才工作5 vcc 供电6 out 1.26v电压输出引起二次不开机故障。
　　

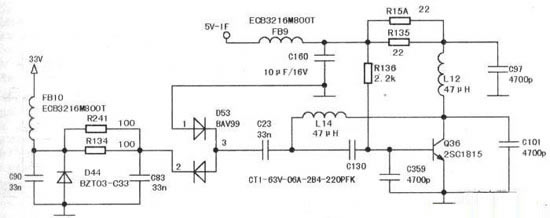

　　调谐电压形成电路由d53(bav99)、d44(bav99)、q36(2sc1815)及l14、l12、c13等元件组成，见下图。q36、l14、l12、c13组成自激振荡电路，输出频率约为2.2khz的方波脉冲，送至倍压整流电路，输出稳定的+33v电压，送至高频调谐器的⑧脚，供内部的变容二极管选台时使用。若该倍压电路出故障，将会引起+33v调谐电压低或无电压，进而出现收台少或tv无图故障。ull的⑥、⑦脚为内部高频处理电路5v供电端，若该电压不正常将会引起tv无图、无声，但字符正常。


　　
　　2.av与s端子信号
　　
　　av视频信号从插座jib输入，分别经电阻r26及电c38容耦合后送至u13的(22)脚，如下图所示。d2、d3是保护二极管，防止输入信号幅度过高或静电损坏主芯片u13。av音频信号avl1、avr1分别通过由r35、r36、c44及r37、r39、c47组成的低通滤波器，对干扰信号进行抑制后，经电容c43、c45耦合至u13的(44)、(45)脚。s端子的y亮度信号经电阻r45和电容c52耦合至u13(20)脚，c色度信号经电阻r43和电容c51耦合至u13的(19)脚，d14和d15是保护二极管。
