快门式3D液晶电视维修资料
时间: 2022-11-28
在3d液晶电视机中,现多采用快门式3d方式,如lg 42/55lx6500、海信led55xt68g3d液晶电视。这些液晶电视与普通液晶电视外观并无差别,但在图像处理电路上会多出一部分电路。下面以lg 42/55lx6500液晶电视为例进行说明。

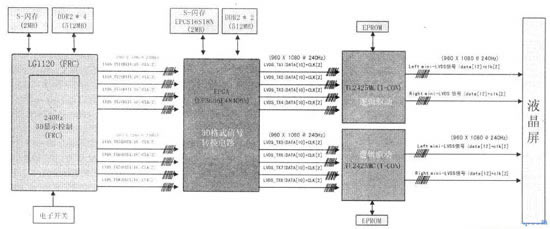

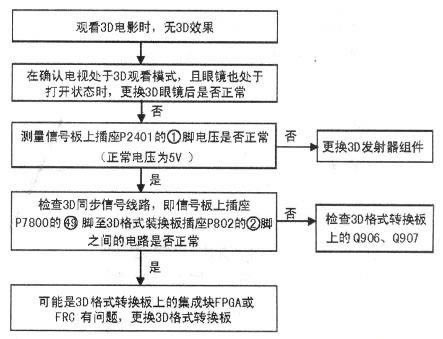

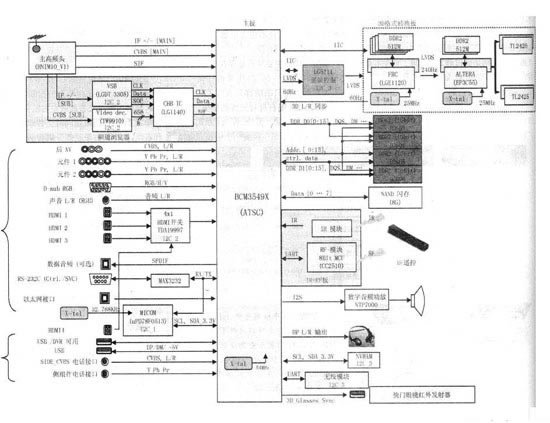

  lg 42/55lx6500液晶电视采用led背光。与普通led背光的液晶电视相比,多出了两块板,一是3d格式转换板,二是3d红外信号发射板。信号板输出的lvds信号并不是直接送往逻辑板,而是经过3d格式转换板后再送往逻辑板。该机信号板的信号流程如图上所示;3d格式转换板的信号流程如中图所示。从上面的信号流程可知,若不能正常观看3d图像,应先检查快门眼镜是否正常,再检查3d红外信号发射板与3d格式转换板的供电及控制是否正常,其检修流程如下图所示。
