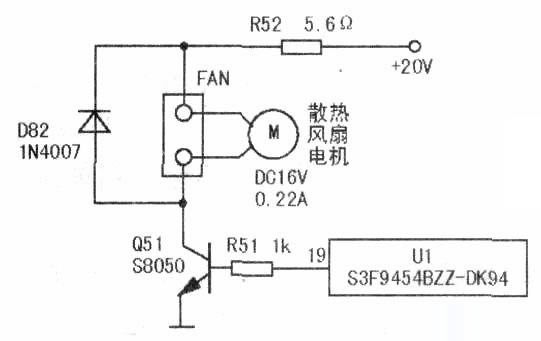

故障描述:爱庭ih-19b电磁炉风机不转,炉内温度升高 引起该故障多是风机本身损坏或风机驱动电路有故障。检修时,先拔出风机插头fan,用外接12~18v直流电源试m能运转,说明m本身正常,故障出在风机驱动电路。风机驱动电路如图所示,风机的供电直接取自+20v,经r52限流供给。开机后,微处理器ul的(19)脚输出高电平,该高电平经r51加至q51的基极,q51导通,电源经q52、m构成回路,风机得电运转,将门控管及整流桥工作时产生的热量排出机外,使电磁炉正常工作。d82是m的续流二极管,风机停转时,电机线圈中的电流可通过d82释放,同时保护q51不被损坏。断电,分别检查r52、d82、r51及q51,发现q51的c-e结开路,造成风机两端无电引起所述故障。更换q51(s8050)后,通电试机,风机恢复运转,故障排除。

|
