根据现象开机测得+b电压为87v，明显偏低。细听开关变压器t603无负载过重引发的“吱吱”声，初步判断电源次级负载无短路，该故障为电源带载能力下降所致。断电后，测c615两端有充放电现象，说明+b滤波电容正常。测0607两端300v电压正常。该开关电源初级有两只小电解电容，分别为c609、c610，容量均为47μf/50v。考虑该脉宽调制电容的重要性，果断换新，故障不变，试调+b电压电位器vr601(lkω)，+b无反应。疑其不良，拆下测之正常，换新同样无效。
取一只电源模块上机，故障依旧，且开关变压器t603发出刺耳“喀喀”声。断电测负载亦无短路，于是重点检查+b滤波电容。

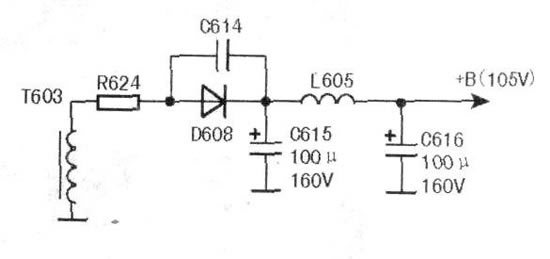

该机+b滤波采用lc滤波网络，如图所示。
分别断开c615、c616一只引脚，测量c616有充放电动作，而c615则无。拆下c615，观其无异常，测其已开路。取一新件换上试机，出现正常的满屏光栅。取下模块，恢复原电路，并调vr601至正常+b电压(105v)。试机，故障排除。
c615、c616均为l00μf/160v的电容，与l605组成竹型滤波。因c615开路失效，+b电压纹波增大，电压下降，从而出现此故障。
提示：在检修+b电压偏低的故障时，可先在+b滤波电容两端并联一只100～220μf/160v的电容，开机测量+b电压是否升高，若升高，则表明原滤波电容容量减小；若仍不变，则表明其他电路有故障。
|
|
|
|
