该故障的常见原因一是数字板损坏，二是视放板损坏。首先代换数字板，故障依旧。测视放板上的r、g、b三阴极电压均约为210v，这说明视放处于截止状态；测三基色输入电压均在1.8v左右，正常；怀疑视放块lm2451损坏，但代换后故障依旧；测视放板上的其他元器件，未发现异常，于是转向主板上的电路。
查主板上的abl电路正常。测各路供电电压，发现25v电压约为8.4v，不正常。
经查故障在开关电源电路中，25v电压辅出电路中的保险电阻r846虚焊，补焊后故障排除。

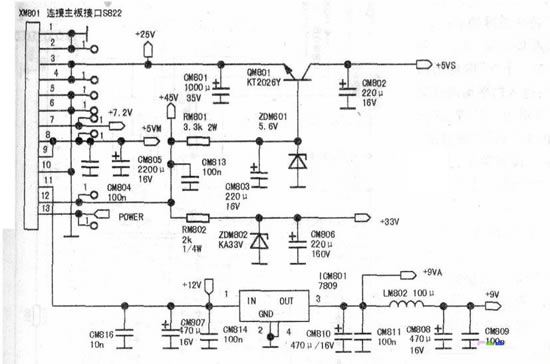

开关电源输出25v电压供给数字板到数字板后分两路：一路供给伴音功放，另一路通过qm801串联稳压后输出5v电压，供给cpu和按键电路，如下图所示由于25v电压不正常，则cpu的供电电压也不正常，cpu不能正常工作，从而出现黑屏故障。
|
|
|
|
