特性:tda2003是tda2002的改进型,其输出功率更大,电路特点及内设的各种保护电路也与tda2002相同,它适用于收录机及其它音响设备中作音频音频功率放大。

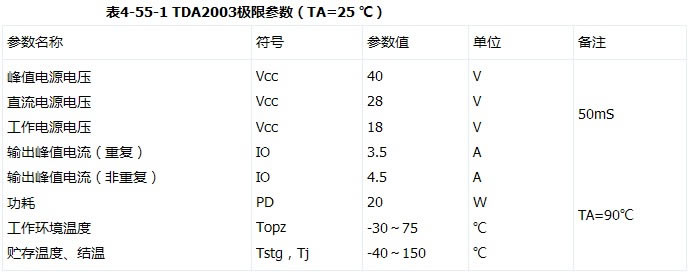

极限参数:如表4-55-1所示。
引脚封装形式:单5-1,如图所示。

引脚功能定义:tda2003为5脚单列直插式,其引脚功能定义如表4-55-2所示
表4-55-2 tda2003引脚功能

电器参数:如表4-55-3所示。
替换型号:tda2003直接替换型号为6s34、8fg2002、8fg2003、ca2002、ca2003、cd2002、d2002、ha2002、ka2003、la2002、la2002t、lm383、lm383t、lm2002、lm2002t、n2002、sd2002h、tda2002、tda2002v、tda2003v、uln3701z、uln3701zv、uln3702z、uln3702z、uln3703z、uln3703z、xg2002、μpc2002h、μpc2002m、μpc2002v、μpc2003。
[/td][/tr]
[/table]
tda2003典型功放电路图时间:2012-05-14 16:44:50
tda2030采用v型5 脚单列直插式塑料封装结构。如图所示,按引脚的形状引可分为h型和v型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利sgs公司、美国rca公司、日本日立公司、nec公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。
电路特点:
1.外接元件非常少。 2.输出功率大,po=18w(rl=4ω)。 3.采用超小型封装(to-220),可提高组装密度。
4.开机冲击极小。 5.内含各种保护电路,因此工作安全可靠。主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(vsmax=12v)以及负载泄放电压反冲等。
6.tda2030a能在最低±6v最高±22v的电压下工作在±19v、8ω阻抗时能够输出16w的有效功率,thd≤0.1%。无疑,用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。
[1]
