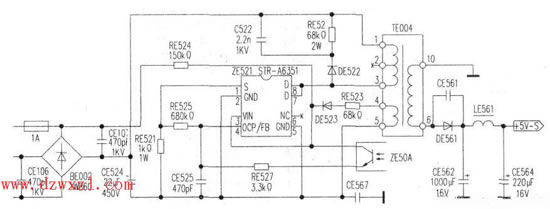

海信tlm3201液晶彩电通电不能开机，指示灯也不亮。根据故障现象分析，故障在开关电源部分的可能性较大。接通电源后，先测电源板上的sv-m、12v，24v等电压均为零状。继续向前测最待机电源5v-s也为ov。看来故障发生在待机开关电源电路上。于是用电阻法测量sv-s端对地电阻基本正常；接着检测电源开关模块ze521(str-a6351)各脚对地电阻值未发现短路现象，再次通电测ze521各脚电压情况，(7)、(8)脚约有300v，电压正常；而(3)脚电压为ov．根据电路分析，(3)脚为电源模块的供电端，正常情况下应有约15v的供电电压。于是对引脚外围相关元件进行检查，结果发现启动电阻re524(150k)开路，更换同规格电阻后通电试机，故障排除。相关电路见下图。
|
|
|
|
