空调扇的结构

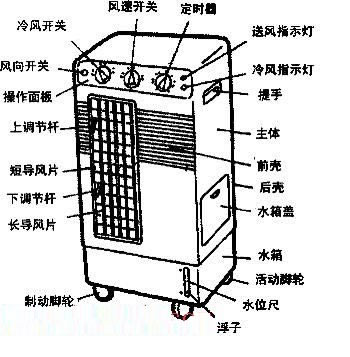

    信域牌ef-75b型空调扇的结构如图所示。整机结构主要由主体、操作面板、定时器、风机部件、过滤加湿装置、摆动送风装置和水箱等部件构成，各部结构功能简述如下：

　　1、主体用abs塑料注成。风机、过滤加湿、摆动送风和水箱等部件安装在主体内，底部装有脚轮，便于移动使用。

　　2、操作面板风向开关、冷风开关、风速开关、定时器及功能指示灯安装在操作面板上。操作功能开关。可获得相应风向、冷风、风速和定时功能，相应指示灯亮，指示空调扇进入相关工作状态。

　　3、定时器用于空调扇开机和关机，是一种发条式齿轮传动内设微动开关定时器。定时可分：连续、关、20～120分钟等共8挡位。

　　4.风机由电机和离心式风叶组成。电机功率75w，采用220v交流单相电容起动运转式电机，具有微风、弱风、强风三种风速。离心式风叶竖直装在电机转轴中，风叶用塑料制成圆柱形。由三节构成。每节缘边均匀分布28块小叶片。风叶高速转动时空气由排风口送出形成风。

　　5、过滤加湿装置由后壳、背板、卷帘电机（永磁同步电机）、棘齿主动轴、被动轴和卷帘等组成。卷帘是过滤加湿装置主要零件。双层结构，面层用网状尼龙制成，底层敷有抗菌纤维棉，空气中的悬浮物、尘埃被纤维棉隔绝，起到过滤空气的作用。卷帘套在棘齿主动轴与被动轴之间。工作时卷帘电机以4～5转/分转速带动卷帘上、下滚动。被动轴这部分的卷帘浸在水箱中，卷帘带有微量水气，所以风机鼓动，吹出的是比常温低3～5℃冷风。

　　6.摆动送风装置由摆动电机、偏心轮、连杆和长短导风片组成。摆动电机以4～5转/分的转速驱动长导风片左、右摆动送风。手动上、下调节杆，短导风片相应向上或向下定向送风。

　　7、水箱设置在主体下方，贮水容量约6升。正面有水位尺。内装红色浮子，可观察浮子位置高低及时注水。
