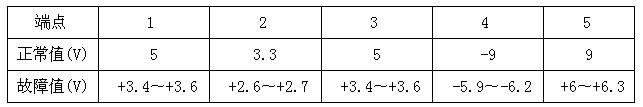

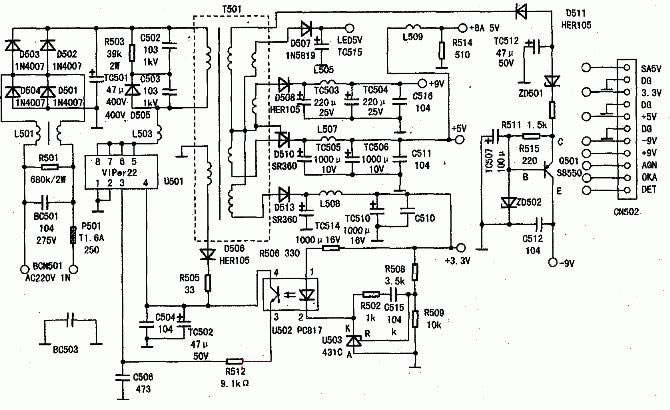

通电试机,开机后放入光盘不能正常读盘,出仓需重启电源后才能退出光盘。为了方便维修,笔者根据本机实物绘出其电源的电路原理图(附图)。测得电源供电输出的cn502插座主要端点电压数值见表

由附表中数据得知,整机供电电压低,不能满足dvd机的正常工作条件。根据对故障机在通电后的直流电压(只是较低)数据分析,厚膜电路u501(viper22)能够工作,此控制芯片内产生的激励脉冲使u501内的开关管工作在开关状态,说明u501基本正常,怀疑故障出在稳压控制部分的光电耦合器(u502),三端误差放大器(u503)及误差取样电路部分。对这部分器件进行一一测量发现,u503 k端电压值不稳,在1.2v左右,其正常应为1.8v。怀疑u503性能变差,将u503换新后,整机电源输出正常。
