扬声器保护电路维修要点
时间: 2022-11-30
    在检修扬声器保护电路故障时,寻找关键检测点极为重要,通过对关键检测点的电压进行检查,就能缩小故障范围,甚至立即发现问题所在。注意,在检修过程中,一般不要连接音箱(特殊情况除外)。

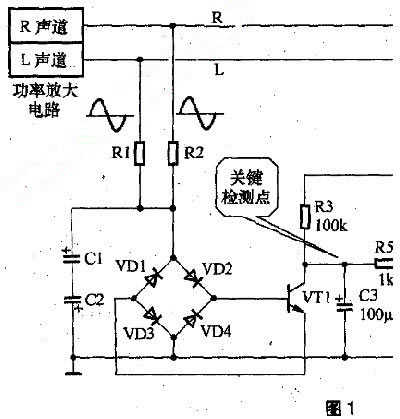

    对于简易型保护电路来说,关键检测点是c3的正端。只有当c3正端对地电压达到1.2v以上时,继电器才能可靠吸合,否则,继电器就会释放。
    因此,通过测量该点电压,就能立即发现问题所在。例如:若c3正端电压超过1.2v,而继电器又未能吸合,则说明故障出在c3之后的电路(vt2、r5、r4、r6等元件上)。若c3正端电压为0v,说明故障出在供电、r3或c3上。若c3正端电压小于1v,说明保护电路动作(处于保护状态),故障一般是因功率输出级直流电压偏离0v或vt1击穿所致。
