康佳彩电维修三例:三无/行幅窄/自动关机
时间: 2022-11-30

例1:康佳p29st390型彩电,三无。

  分析检修:通电试机后发现,电源指示灯亮,按面板按键和遥控器待机键均不能开机,打开后盖,测量待机控制管v960(2sc1815)基极为高电位,说明该管处于饱和导通状态,测cpu(u23,m3n622spgp)(11)脚(外接晶振)电压也正常;测cpu的供电端((14)、(16)脚)电压均正常,更换晶振y4(10mhz)后试机故障依旧。

  根据以往经验,cpu、视频数字处理器svp-ex11常因引脚虚焊、短路等造成黑屏和无图故障。仔细检查各引脚,并没有发现虚焊、短路等情况。

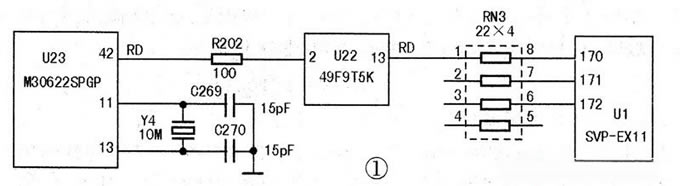

  重新补焊各引脚后试机,故障依旧;最后用电阻测量法逐个测量相关的测试点,当测到排阻rn3时,发现其⑧脚的对地阻值偏大,开机再测该脚电压仅为3.8v(正常时约为4.8v),将它拆下测量却是正常的,再测量它的前一级,电子切换开关u22(49f9t5k)(13)脚电压也偏低。如图1所示,cpu(42)脚输出rd控制信号,经u22处理后从它的(13)脚送出,送往视频数字控制器u1(svp-ex11)的(170)脚,去控制芯片内部的视频信息读写。



    测量结果得知,cpu(42)脚rd信号输出电压正常,所以怀疑u22内部电路有问题,将其换新后试机,图声恢复正常,再测rn3⑧脚电压也恢复正常。

  例2:康佳p29st390彩电,开机约10s后自动关机。

  分析检修:接机后通电试机,发现屏幕亮后就关机了,在开机后的一瞬间能听到伴音。首先怀疑保护电路有问题,经仔细检查,并没有发现异常。用假负载法检测开关电源,各路输出电压都正常。检查行场扫描处理电路,测量u31(tb1306fg)的各脚电压,发现⑥脚电压仅为0.25v,而正常时应为3.3v.参见图2,该脚电压是由开关电源的vd954整流、c964滤波、n952(7809)三端稳压输出9v电压,再经排插xs01的⑩脚连至数字板电路,经电感fb50、电阻r492、稳压管d57(3.3v)输人到u31的⑥脚。

  顺藤摸瓜,一路检查,发现稳压管d57(3.3v)一只引脚虚焊,重新补焊后,u31⑥脚电压恢复正常,试机故障排除。

        例3:康佳p34st3
