维修不检锅的电磁炉，对熟手来说是轻而易举的事，但新手往往会觉得较难查，而很容易误判为mcu损坏。针对这一情况，我把平时积累得的一点经验说给大家听听，同时也是为了能与大家多多交流，相互提高自己的技术水平。
    对不检锅的电磁炉，我把常见的故障归为以下三类：
    1、300v 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
    2、同步电路的大功率电阻变质或开路导致检测电路不正常。资料
    3、pwm 脉冲信号失常而不检锅。（检查pwm脉冲的方法简单，论坛上也有介绍过，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明pwm脉冲正常，无反应则不正常）。
    另外增加一条：
    4、电流检测电路有问题也会造成不检锅。

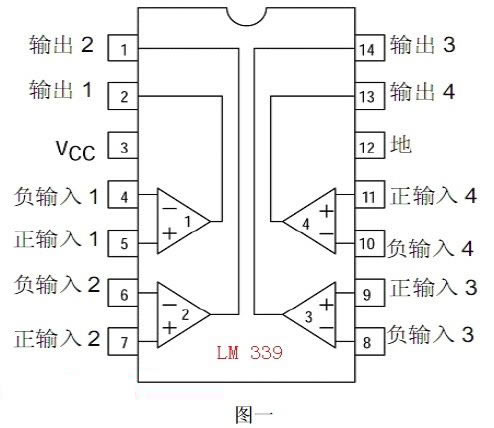

    下面着重讲一下第三点，在没有图纸的情况下怎样才能快速准确地找出 pwm 脉冲信号进出方向呢？这就先要了解好 lm339 的内部框图（图一），再根据其工作原理去找出关键点。

    1、先找到两驱动管的基极（图二中的a点），再看其与lm339的哪个脚相连。
    2、根据lm339的内部框图可以看到与其相关的另外两个脚，这两个脚必定有一个是通往mcu的，通往mcu的这一脚就是 pwm 脉冲信号的输入脚（图二中的5脚）。
    3、找出该脚后问题就简单了，下一步可先断开图二中的 d20 后测量mcu输出的pwm脉冲信号是否来判定故障位置。到这里后，其它具体的检测步骤就不用再说了，相信有一点基础知识的朋友都知道该怎么去查了。
    4、从图二中可看出还有一个关键点，就是b点与d点是相连的（1与5脚），1脚与6、7脚相关，如6、7脚的电压产生变化，那么1脚的电压也会随之变化，pwm 脉冲信号必然会受到影响。最常见的也就是这个问题，就是6、7脚之间的绦纶电容（2a222j）不良造成不检锅
