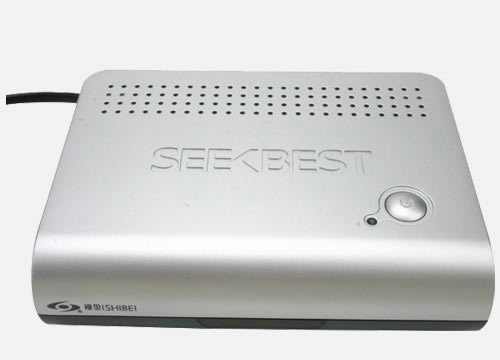

机顶盒影音分配器社会拥有量越来越大。且维修资料较小，下面以视贝sb-102a型机顶盒影音分配器主控制器102a为例介绍其原理与维修。
　　
一、工作原理
1．主控制器102a电源电路实绘电路原理见图1。交流14v电压经全波整流，c38、c36滤波的14v直流电压一路直接送往射频放大管bg5；一路经r35降压限流、d9稳压(5v)送往控制电路ic1；一路经ic4(78l09)稳压的9v直流电压送往视音频输入电路。只要将主控制器插入市电，不开启电源(待机状态)视音频输入输出电路就得电工作，主机可以收视到机顶盒输出的av信号。如分机要想收视到机顶盒输出的信号并实现遥控功能，则需闭合电源开关s1。

    该电源采用hef4001bpic1与周围电路组成开，关机控制电路。ic1是双输入或非门cmos门电路。
　　
    待机时，①、②脚输入a端同时为低电平，③脚输出端为高电平；③脚与⑤、⑥脚相连，⑤、⑥脚输入端同时为高电平，④脚输出端为低电平，bg4基极为低电平截止，bg4集电极为高电平，bg1截止。电源无12v输出。
　　
    待机时按钮s1右端用500型表2．5v挡测量为0.25v，10v挡测量为0.8v。
　　
    开机时按下s1，s1右端高电平通过s1、r9使①、②脚输入端同时变为高电平，③脚输出端变为低电平，④脚输出高电平，bg4导通，其集电极为低电平。bg1导通，输出12v，再经i2、i3(78l05)稳压输出双5v，为射频调制电路、遥控电路提供5v电源。主控制器有rf信号输出，分机可接收到数字信号并有遥控功能。
　　
    开机后④脚的高电平通过r16使①、②脚继续保持高电平，③脚保持低电平，⑤、⑥脚也保持低电平，④脚保持高电平，此时松开s1，开机状态不变(即开机自保)。
　　
    关机时按下s1，s1左端①、②端的高电平通过s1向c40充电，由于电容上电压不能突变。瞬间充电电流最大，瞬间s1右端电压为0v，通过s1使①、②脚瞬间变为低电平，电路恢复到待机状态，松开s1。电路自保为待机状态。 ．2．射频调制器电路射频调制电路是主控制器的核心电路。常见的射频调制电路采用tat6739．该设备采用ta8637bpg，实绘电路见图4。
　　
